R95-DF
MASTRA
3 tommer
Plast
Bruker den mest avanserte teknologien fra sofistikerte land i verden som USA og Italia. Hoveddelen av pumpen er laget av rustfritt stål og kobberlegering med karakterer av høy effektivitet, energibesparende, høy slitestyrke, anti-rust, skjønnhetsutseende og enkel installasjon. Passer for husholdnings-, sivile og industrielle applikasjoner, inkludert for vanning av vannforsyning, nedvaskingssystem og trykkøkning.
Trekk:
1. Vedta rustfritt stål 304 pumperør, vakkert og korrosjonsbestandig
2. POM impeller, PPO diffuser, høy temperatur motstand, korrosjon motstand, høy mekanisk styrke, lang levetid.
3. Utformingen av flertrinns flytende impeller kan effektivt redusere behovet for startmoment, og det er ikke lett blokkert på grunn av små sandpartikler, (sterk evne til å krysse sand), lengre levetid for motoren.
4. Pumpehodemateriale: alternativer: kobberlegering, rustfritt stål 304/316, støpejern (antirustbehandling)

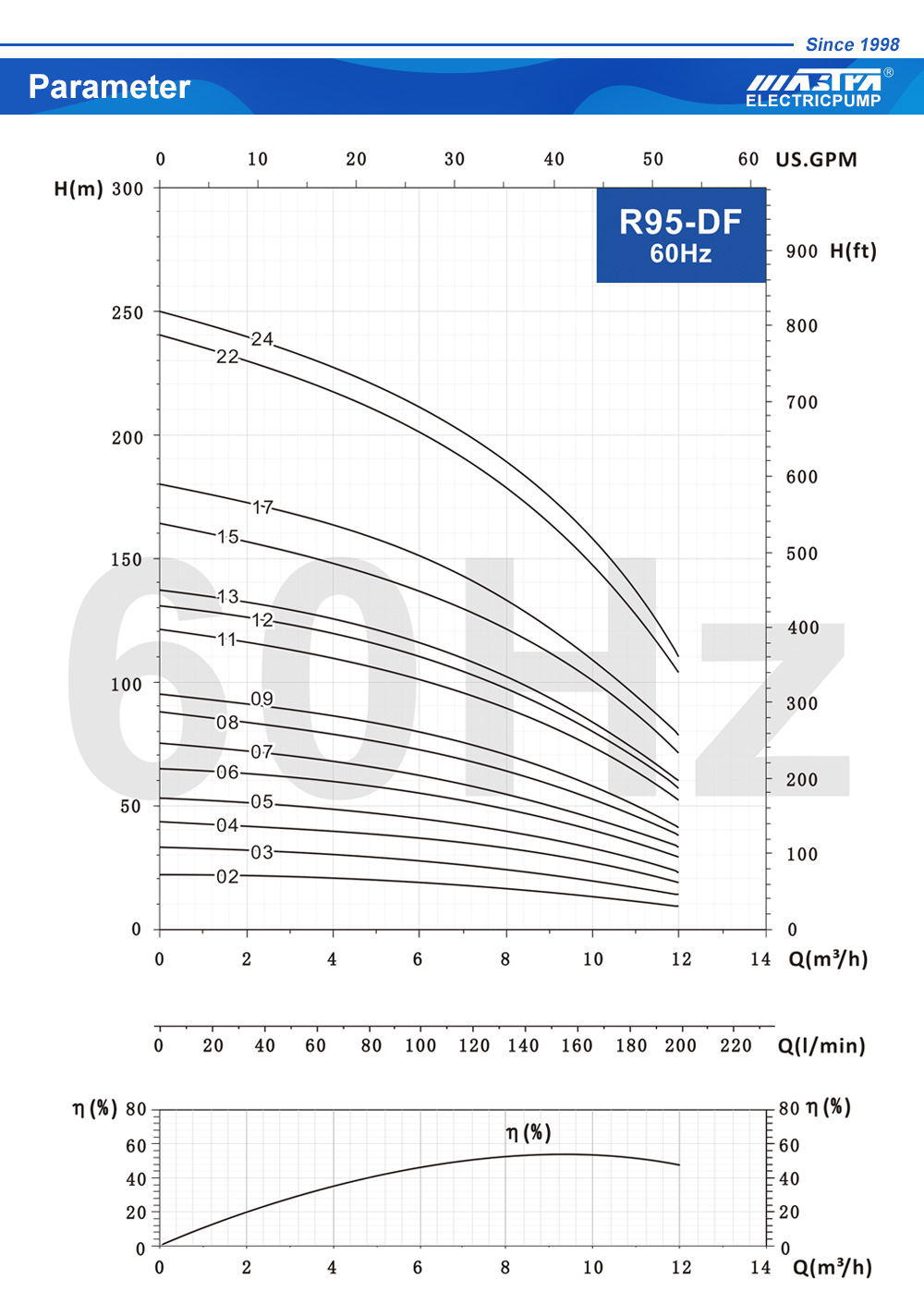

Modell 60 Hz |
Motor Makt |
Tre Fase |
Enkeltfase | Q | Kapasitet |
||||||||||
| US.gpm | 0 | 15.8 | 26.4 | 31.7 | 37 | 42.2 | 47.5 | 52.8 | |||||||
| m³/t | 0 | 3.6 |
6 | 7.2 | 8.4 | 9.6 | 10.8 | 12 | |||||||
| 380V | 220V |
L/min | 0 | 60 | 100 | 120 | 140 | 160 | 180 | 200 | |||||
| HP | kW | EN | EN | μF | VC | Totalt hode i meter |
|||||||||
| R95-DF-02 | 0.75 |
0.55 | 2.6 | 6.5 | 25 | 450 | H (m) |
22 | 21 | 19 | 17.5 | 15.5 | 14 | 12 | 9 |
| R95-DF-03 | 1 | 0.75 | 3 | 7.9 | 30 | 450 | 33 | 31 | 29 | 26 | 23 | 21 | 17.5 | 14 | |
| R95-DF-04 | 1.5 | 1.1 | 3.9 | 10.1 | 40 | 450 | 43 | 40 | 37 | 34 | 31 | 28 | 24 | 19 | |
| R95-DF-05 | 2 | 1.5 | 5 | 12.6 | 50 | 450 | 53 | 49 | 44 | 41 | 37 | 34 | 29 | 23 | |
| R95-DF-06 | 3 | 2.2 | 5.4 | 13.6 | 60 | 450 | 65 | 61 | 55 | 51.5 | 46 | 42 | 36 | 29 | |
| R95-DF-07 | 3 | 2.2 | 6.6 | 16.8 | 60 | 450 | 75 | 69 | 63 | 59 | 53 | 48 | 41 | 33 | |
| R95-DF-08 | 4 | 3 | 6.7 | - | - | - | 88 | 80 | 73 | 68 | 62 | 56 | 47 | 38 | |
| R95-DF-09 | 4 | 3 | 8.6 | - | - | - | 95 | 88 | 80 | 75 | 67 | 61 | 52 | 41 | |
| R95-DF-11 | 5 | 3.7 | - | 22.5 | 80 | 450 | 121 | 111 | 101 | 94 | 85.5 | 77 | 66 | 52 | |
| R95-DF-12 | 5 | 3.7 | - | 27.4 | 80 | 450 | 131 | 122 | 110 | 103 | 93 | 84 | 72 | 57 | |
| R95-DF-13 | 5.5 | 4 | 11.2 | - | - | - | 137 | 128 | 116 | 108 | 97 | 88 | 75 | 60 | |
| R95-DF-15 | 7.5 | 5.5 | 11.9 | - | - | - | 164 | 151 | 137 | 128 | 115 | 105 | 90 | 71 | |
| R95-DF-17 | 7.5 | 5.5 | 11.9 | - | - | - | 180 | 167 | 151 | 141 | 127 | 115 | 98 | 78 | |
| R95-DF-22 | 10 | 7.5 | 15.8 | - | - | - | 240 | 222 | 202 | 189 | 170 | 154.5 | 131 | 104 | |
| R95-DF-24 | 10 | 7.5 | 19.9 | - | - | - | 250 | 230 | 211 | 199 | 183 | 163 | 143 | 110 | |
 |
(Lengdeenhet: mm) | ||||||
| Modell | H3 | H2 | H1 | ΦA | ΦB | Φmaks | |
| R95-DF-02 | 707 | 367 | 340 | G2' | 95 | 100 | |
| R95-DF-03 | 780 | 387 | 393 | ||||
| R95-DF-04 | 854 | 407 | 447 | ||||
| R95-DF-05 | 941 | 442 | 499 | ||||
| R95-DF-06 | 1054 | 502 | 552 | ||||
| R95-DF-07 | 1107 | 502 | 605 | ||||
| R95-DF-08 | 1218 | 562 | 656 | ||||
| R95-DF-09 | 1271 | 562 | 709 | ||||
| R95-DF-11 | 1415 | 602 | 813 | ||||
| R95-DF-12 | 1469 | 602 | 867 | ||||
| R95-DF-13 | 1521 | 602 | 919 | ||||
| R95-DF-15 | 1802 | 722 | 1080 | ||||
| R95-DF-17 | 1906 | 722 | 1184 | ||||
| R95-DF-22 | 2290 | 842 | 1448 | ||||
| R95-DF-24 | 2394 | 842 | 1552 | ||||
| Deler | Materiale |
||||||
| Leveringsdør | Støpejern | ||||||
| Sugestøtte | Støpejern | ||||||
| Sjekk verdien | Plast (POM) | ||||||
| Ventilstøtte |
Plast (PPO/PC) | ||||||
| Akselstøtte | Plast (PPO/PC) | ||||||
| Impeller | Plast (PPO) | ||||||
| Spreder | Plast (POM) | ||||||
| Ventiltetning | Nitrilgummi (NBR) | ||||||
| Anti-slitasje skive | Nitrilgummi (NBR) | ||||||
| Pumpelager | Nitrilgummi (NBR) | ||||||
| Pumpehus | AISI 304 | ||||||
| Kabeldeksel | AISI 304 | ||||||
| Filter | AISI 304 | ||||||
| Aksel | 2Cr13 | ||||||
| Akselkobling | AISI 304 | ||||||
| Bøssing | AISI 304 | ||||||
