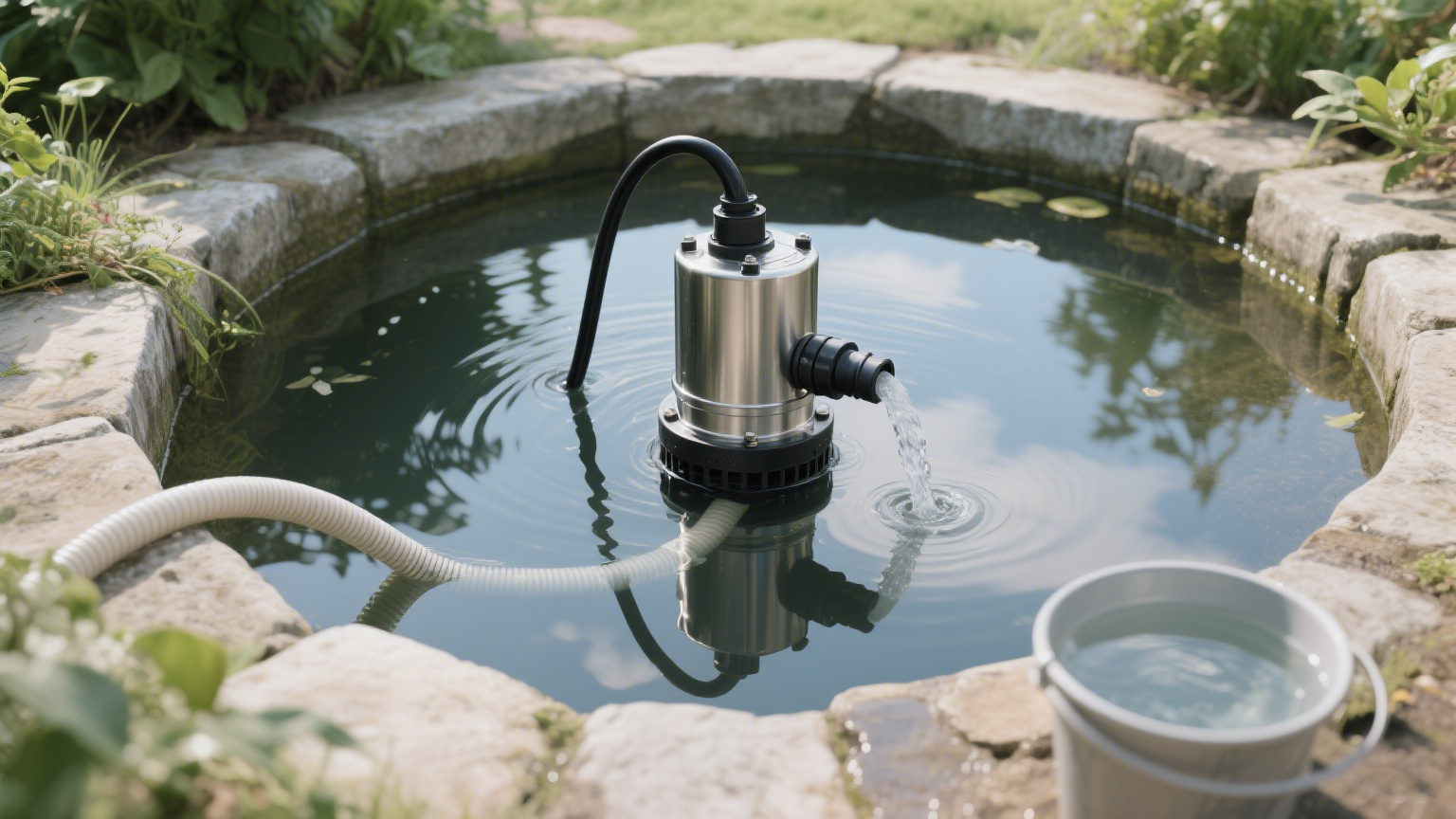

水中ウォーターポンプを設置すると、地下室の浸水、灌漑の必要性、井戸水の汲み上げなど、水管理システムを変えることができます。地上に設置される水上ポンプとは異なり、水中ウォーターポンプは水中で動作し、最小限の騒音とメンテナンス要件で信頼性の高いパフォーマンスを提供します。
この包括的なガイドでは、適切なコンポーネントの選択から完了したインストールのテストまで、接続プロセス全体を説明します。これらの詳細な手順に従うことで、水中ポンプが今後何年にもわたって安全かつ効率的に動作することが保証されます。
電気作業を開始する前に、必ずメインブレーカーの電源を切り、地域の電気規定を参照してください。設置によっては、専門の電気工事や許可が必要な場合があります。
毎 水中ウォーターポンプ の設置には、完全なシステムとして連携するいくつかの主要コンポーネントが必要です。各コンポーネントの役割を理解すると、適切な選択とインストールを確実に行うことができます。
コントロール ボックスは、 水中ウォーター ポンプ システムの頭脳として機能します。始動コンポーネントを収容し、モーターを電気的問題から保護します。単相ポンプでは通常、コンデンサ始動制御ボックスが使用されますが、三相システムでは異なる構成が必要です。
電気ケーブルは ポンプ モーターを地上のコントロール ボックスに接続します。この特殊なケーブルは継続的な水没に耐える必要があり、モーター巻線とアース線用に別個の導体が含まれています。ケーブルゲージはポンプの馬力と設置深さによって異なります。
圧力 スイッチは 、システムの要求に基づいてポンプを自動的に起動および停止します。ほとんどの住宅用システムは、カットイン圧力が約 20 ～ 30 PSI、カットアウト圧力が 40 ～ 50 PSI の調整可能なスイッチを使用しています。
ドロップパイプ は水をポンプから地表まで運びます。一般的な材料には、アプリケーション要件に応じて、PVC、ポリエチレン、亜鉛メッキ鋼などが含まれます。パイプの直径は流量に影響するため、ポンプの仕様と一致する必要があります。
ピットレス アダプターは 、ドロップ パイプが水平供給ラインに接続される、衛生的で霜に強い接続ポイントを提供します。このコンポーネントは、寒冷地での井戸の設置に不可欠です。
逆止弁は 、ポンプが停止したときに水がパイプを逆流するのを防ぎ、システム圧力を維持し、ポンプの循環を防ぎます。
適切な準備を行うことで、コストのかかる間違いが防止され、安全な設置プロセスが保証されます。作業を開始する前に、必要な道具と材料をすべて集めることから始めます。
メインパネルの電源を切り、マルチメーターを使用して電源がオフになっていることを確認します。設置中に誤って復旧しないようにブレーカーにタグを付けます。経験豊富な電気技術者でも、水中ウォーターポンプ接続のロックアウト/タグアウト手順に従います。
水中ポンプの設置に関しては、地域の電気規定を確認してください。多くの領域では、GFCI 保護、特定のワイヤ タイプ、または専門的な電気接続が必要です。一部の管轄区域では、新しいポンプの設置に電気許可を義務付けています。
地面からポンプ設置箇所までの合計深さを測定します。これにより、必要なケーブルとパイプの長さが決まります。接続や水平方向の配線のために余分な長さを追加します。
井戸のケーシングまたは排水ピットに障害物、損傷した領域、または汚染がないか検査します。設置中にポンプの動作を妨げたり、機器に損傷を与えたりする可能性のあるゴミを取り除きます。
電気接続ポイントの周囲に適切なスペースがあることを確認してください。制御ボックスには換気と保守アクセスが必要ですが、圧力スイッチには調整へのアクセスが必要です。
電気接続は、最も重要な側面を表します。 水中ウォーターポンプの 取り付け。不適切な配線は、高価な機器に損傷を与えたり、安全上の問題を引き起こす可能性があります。
まず、コントロール ボックスを配電盤の近くの乾燥した換気の良い場所に取り付けます。将来のメンテナンスのために、端子接続に簡単にアクセスできる場所に配置します。
コントロール ボックスの内部には、ポンプ モーターのリード線に対応する番号付きの端子があります。ほとんどの単相ポンプは 3 本のモーター リード線とアースを使用しますが、三相システムでは追加の接続が必要です。
入力電源を指定されたライン端子に接続します。通常、単相電力の場合は L1 および L2、三相電力の場合は L1、L2、および L3 とマークされています。電流負荷に対応した定格のワイヤ ナットを使用し、すべての接続がしっかりと接続されていることを確認してください。
水中ポンプ ケーブルをコントロール ボックスからポンプの場所まで配線します。ケーブルのジャケットを損傷する可能性があるので、鋭い曲げや粗い表面との接触を避けてください。
ポンプ側で、メーカーの仕様に従ってケーブル導体を剥ぎ取ります (通常は 1/2 ～ 3/4 インチ)。水中用途向けに設計された防水ワイヤ ナットまたは熱収縮接続を使用してください。
各モーターのリード線を対応するケーブル導体に接続します。標準の色分けでは、主巻線に黒と赤、開始巻線に黄色、接地に緑が使用されます。これらの接続をポンプのマニュアルと照らし合わせて再確認してください。
適切に接地すると、機器と人員の両方が電気的障害から保護されます。機器の接地線をポンプ モーター フレームに接続し、電気パネルの接地バーに戻します。
ポンプの全負荷アンペア数に応じた適切なサイズの過電流保護装置を取り付けてください。ほとんどの水中ウォーターポンプには、標準的な回路ブレーカーではなく、モーター回路保護装置または二要素ヒューズが必要です。
雷雨が発生しやすい地域では、井戸の設置に対する避雷対策を検討してください。避雷器は、敏感な制御コンポーネントへのサージ損傷を防ぐことができます。
機械的な設置により、システムの油圧性能と長期的な信頼性が決まります。恒久的な接続を行う前に、時間をかけてパイプのルーティングとサポート システムを計画してください。
ポンプの吐出口からパイプの組み立てを開始し、表面接続に向かって上向きに作業します。パイプの材質に適した継手を使用し、すべてのねじ接続がしっかりと締まっていることを確認してください。
メーカーの方向マークに従って、ポンプ吐出口の近くに逆止弁を取り付けます。一部のポンプには一体型チェックバルブが組み込まれており、別個のコンポーネントが不要です。
接続部にストレスがかからないように、パイプアセンブリを一定の間隔で支えてください。設置環境に適した適切なパイプ ハンガーまたはクランプを使用してください。
井戸の設置の場合、ピットレスアダプターは垂直ドロップパイプと水平供給ライン間の重要な接続を提供します。アダプターの仕様に従って、井戸ケーシングの開口部を正確にカットします。
アダプター本体をケーシングの壁に取り付け、水の浸入を適切にシールします。アダプターは、パイプの負荷や熱サイクルの下でも構造の完全性を維持する必要があります。
ドロップパイプをアダプターの垂直接続に接続し、水平供給ラインをアダプターの出口に接続します。埋め戻す前に、すべての接続に漏れがないかテストしてください。
適切に構成された圧力システムにより、配水ネットワーク全体で一貫した水圧が維持されます。圧力タンクとスイッチが連携してポンプのサイクルを最小限に抑え、機器の寿命を延ばします。
圧力タンクは、接続やメンテナンスのために適切なスペースを確保した、安定した水平な面に取り付けてください。圧力スイッチのカットイン設定より約 2 PSI 低い値までタンクを事前充電します。
適切な継手とタンク T シャツを使用して、タンクをメイン供給ラインに接続します。将来のメンテナンスに備えて、圧力計とタンク遮断バルブを取り付けます。
最適なシステムパフォーマンスには適切な事前充填が不可欠であるため、タンクの空気充填量を定期的に確認してください。空気圧が低いと、ポンプのサイクルが速くなり、コンポーネントの早期摩耗が発生します。
システム要件に合わせて圧力スイッチを調整します。控えめな設定から始めて、実際のパフォーマンスに基づいて微調整してください。ほとんどの住宅用システムは、30 ～ 50 PSI の動作範囲で適切に動作します。
ポンプの起動と停止のサイクルを監視して、スイッチの動作をテストします。ポンプは、圧力がカットイン設定まで低下したときに始動し、カットアウト圧力に達したときに停止する必要があります。
将来の参照のために、最終的な圧力スイッチ設定を文書化します。カットイン圧力、カットアウト圧力、および試運転中に行われた差動調整が含まれます。
徹底的なテストにより、水中ウォーターポンプの設置が正しく動作することを確認し、システム障害を引き起こす前に問題を特定します。
すべてのバルブが閉じられ、電源がオフになっていることを確認した状態から始めます。初期始動時の空運転を防ぐために、ドロップパイプと圧力タンクを満たしてください。
システムに通電し、最初のポンプ サイクルを観察します。ポンプは過度の騒音や振動がなくスムーズに始動する必要があります。消費電流を監視して、ポンプの仕様と一致していることを確認します。
最初の数サイクルですべての接続に漏れがないか確認してください。漏れはすぐに悪化し、周囲に損傷を与える可能性があるため、すぐに対処してください。
さまざまな設備で流量と圧力を測定し、システムの性能が設計要件を満たしていることを確認します。将来の比較のためにベースライン測定を文書化します。
いくつかの完全なサイクルを通して圧力スイッチの動作をテストします。カットイン圧力とカットアウト圧力が一貫しており、許容範囲内にあることを確認します。
通常の動作条件でモーターのアンペア数を確認します。銘板の定格を大幅に上回るアンペアは、ポンプの問題または不適切な電圧供給を示している可能性があります。
定期的なメンテナンスで快適な状態を保ちます 水中ウォーターポンプ システムが効率的に動作し、機器の寿命を延ばします。システムの使用状況と環境条件に基づいてメンテナンス スケジュールを確立します。
電気接続に腐食や緩みの兆候がないか監視します。必要に応じて接続を締め、損傷したコンポーネントはすぐに交換してください。
最初の 1 年間は圧力タンクの空気量を毎月確認し、システムが安定したら四半期ごとに確認します。ポンプのショートサイクルを防ぐために、適切なプレチャージを維持してください。
目に見える配管や継手に漏れ、腐食、損傷がないか検査してください。システムのシャットダウンが必要となる大きな問題になる前に、軽微な問題に対処します。
年に一度の電気検査をスケジュールして、コントロール ボックスの動作と接続の完全性を確認します。専門的なテストにより、機器の故障が発生する前に、発生している問題を特定できます。
特に井戸や使用量の多い用途では、定期的なポンプ性能テストを検討してください。パフォーマンスの低下は、ポンプの摩耗または注意が必要な井戸の問題を示している可能性があります。
設置の詳細を文書化し、スペアパーツの在庫を維持することで、最終的なポンプの交換を計画します。プロアクティブな計画により、サービスが必要になった場合のダウンタイムを最小限に抑えます。
水中ウォーターポンプを適切に設置することで、長年にわたりお客様のニーズに応える信頼性の高い給水システムが構築されます。投資を最大限に活用するには、高品質のコンポーネント、慎重な設置方法、定期的なメンテナンスに重点を置いてください。
水中ウォーターポンプ システムには、電気工事と配管工事の両方が含まれており、専門的な専門知識や地域の許可が必要な場合があることに注意してください。疑問がある場合は、地域の条例や設置要件を理解している資格のある請負業者に相談してください。
写真、配線図、コンポーネント仕様を使用して設置状況を文書化します。このドキュメントは、将来のメンテナンス、トラブルシューティング、またはシステムの変更にとって非常に貴重であることがわかります。適切に設置された水中ポンプ システムにより、継続的な注意を最小限に抑えながら信頼性の高い給水サービスが提供されます。
