R95-MA
MASTRA
Gebruik die mees moderne tegnologie van gesofistikeerde lande in die wêreld soos die VSA en Italië. Die grootste deel van die pomp is gemaak van vlekvrye staal en koperlegering met karakters van hoë doeltreffendheid, energiebesparing, hoë slytasieweerstand, anti-roes, skoonheid voorkoms en maklike installasie. Pas vir huishoudelike, siviele en industriële toepassings, insluitend vir die watertoevoerbesproeiing, afwasstelsel en drukverhoging.
Kenmerk:
1. Neem vlekvrye staal 304 pomppyp aan, pragtig en korrosiebestand
2. POM waaier, PPO diffuser, hoë temperatuur weerstand, korrosie weerstand, hoë meganiese sterkte, lang lewensduur.

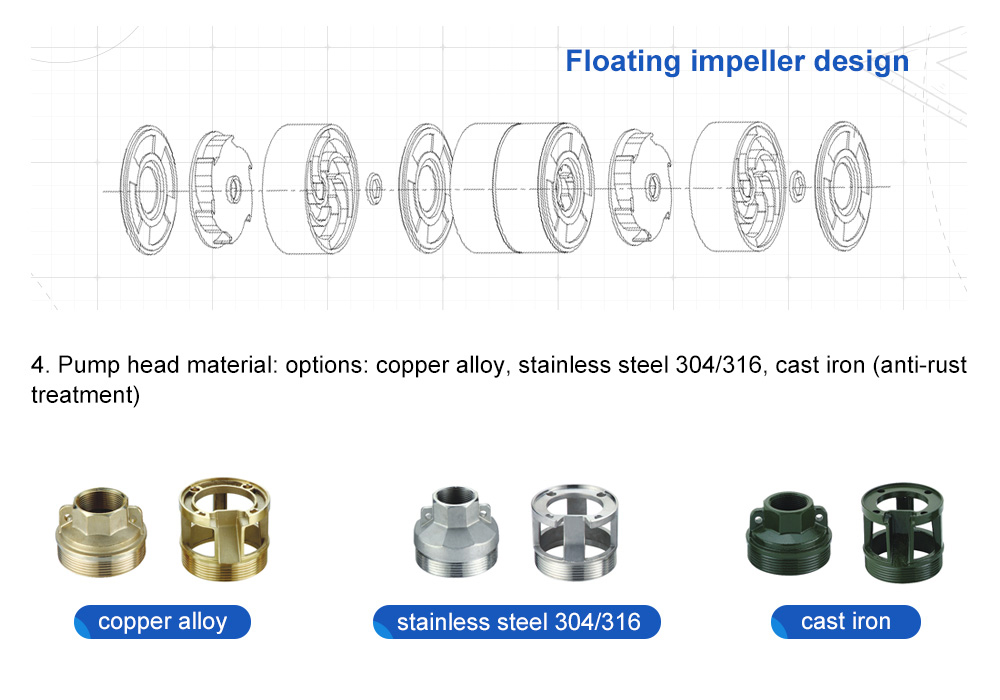

3. Die ontwerp van multi-stadium drywende waaier kan die vereiste van aanvangswringkrag effektief verminder, en dit word nie maklik geblokkeer as gevolg van klein sanddeeltjies nie, (sterk vermoë om sand oor te steek), langer lewensduur van die motor.
4. Pompkopmateriaal: opsies: koperlegering, vlekvrye staal304/316, gietyster (teenroesbehandeling)

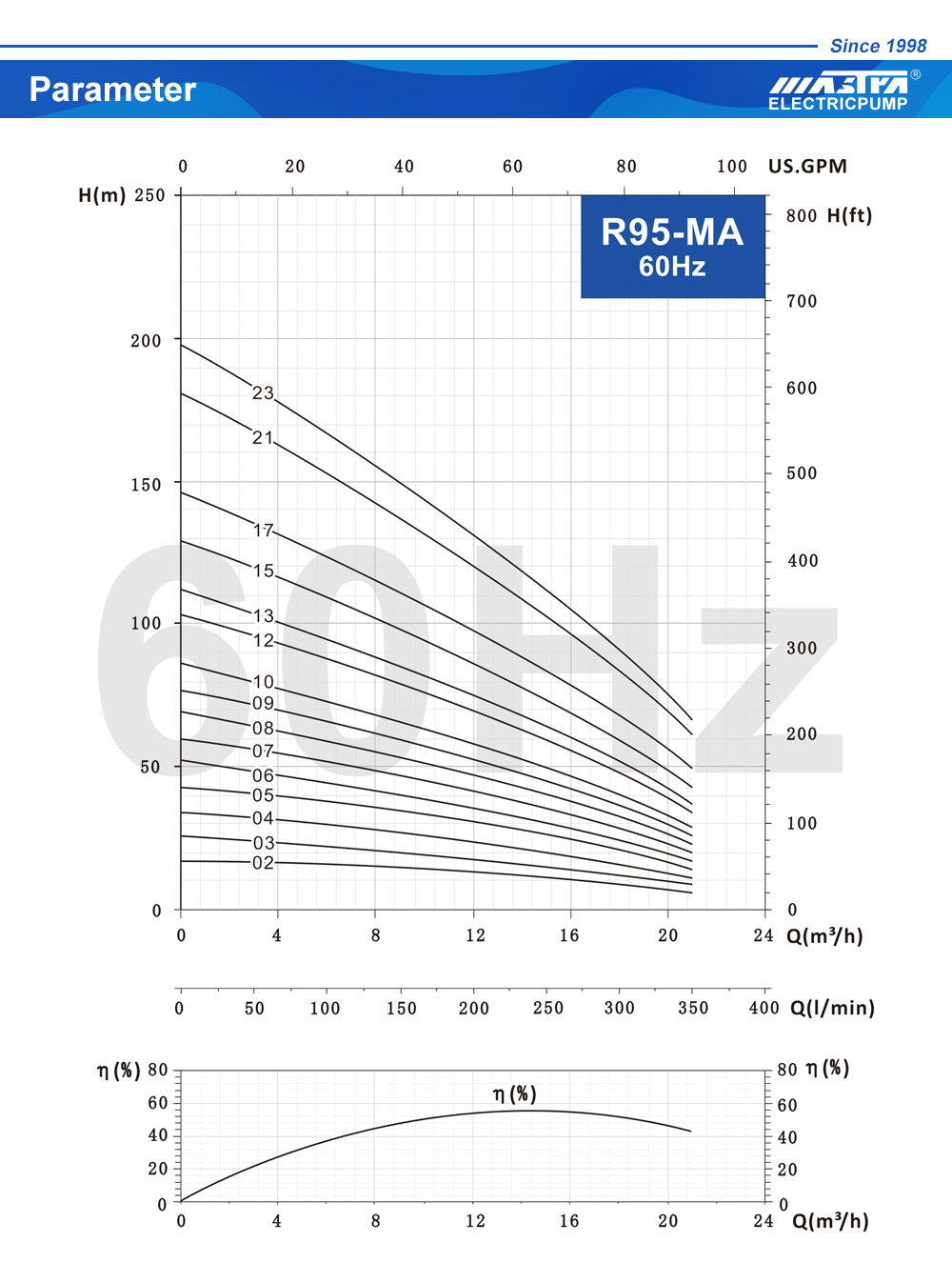

Model 60Hz |
Motor Krag |
Drie Fase |
Enkelfase | V | Kapasiteit |
||||||||||
| VSA.gpm | 0 | 13.2 | 26.4 | 39.6 | 52.8 | 66 | 79.2 | 92.4 | |||||||
| m³/h | 0 | 3 | 6 | 9 | 12 | 15 | 18 | 21 | |||||||
| 380V | 220V |
L/min | 0 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | |||||
| HP | kW | A | A | μF | VC | Totale kop in meter |
|||||||||
| R95-MA-02 | 0.75 |
0.55 | 2.6 | 6.5 | 25 | 450 | H (m) |
17 | 16 | 15 | 13 | 12 | 9 | 8 | 6 |
| R95-MA-03 | 1 | 0.75 | 3 | 7.9 | 30 | 450 | 26 | 24 | 22 | 19 | 18 | 14 | 12 | 9 | |
| R95-MA-04 | 1.5 | 1.1 | 3.9 | 10.1 | 40 | 450 | 34 | 32 | 30 | 26 | 23 | 18 | 16 | 11 | |
| R95-MA-05 | 2 | 1.5 | 5 | 12.6 | 50 | 450 | 43 | 40 | 36 | 33 | 29 | 23 | 21 | 14 | |
| R95-MA-06 | 3 | 2.2 | 5.4 | 13.6 | 60 | 450 | 52 | 48 | 44 | 39 | 35 | 27 | 25 | 17 | |
| R95-MA-07 | 3 | 2.2 | 6.6 | 16.8 | 60 | 450 | 60 | 56 | 51 | 46 | 41 | 32 | 29 | 20 | |
| R95-MA-08 | 4 | 3 | 6.7 | - | - | - | 69 | 64 | 58 | 52 | 47 | 36 | 33 | 23 | |
| R95-MA-09 | 4 | 3 | 6.7 | - | - | - | 77 | 72 | 66 | 59 | 52 | 41 | 37 | 26 | |
| R95-MA-10 | 5 | 3.7 | - | 22.5 | 80 | 450 | 86 | 80 | 73 | 65 | 58 | 45 | 41 | 29 | |
| R95-MA-12 | 5 | 3.7 | - | 22.5 | 80 | 450 | 103 | 96 | 87 | 78 | 70 | 55 | 49 | 34 | |
| R95-MA-13 | 5.5 | 4 | 8.6 | - | - | - | 112 | 104 | 95 | 85 | 76 | 59 | 53 | 37 | |
| R95-MA-15 | 7.5 | 5.5 | 11.9 | - | - | - | 129 | 120 | 109 | 98 | 87 | 68 | 61 | 43 | |
| R95-MA-17 | 7.5 | 5.5 | 11.9 | - | - | - | 146 | 136 | 124 | 111 | 99 | 77 | 70 | 49 | |
| R95-MA-21 | 10 | 7.5 | 15.8 | - | - | - | 181 | 168 | 153 | 137 | 123 | 96 | 86 | 61 | |
| R95-MA-23 | 10 | 7.5 | 15.8 | - | - | - | 198 | 184 | 168 | 151 | 134 | 105 | 94 | 66 | |
 |

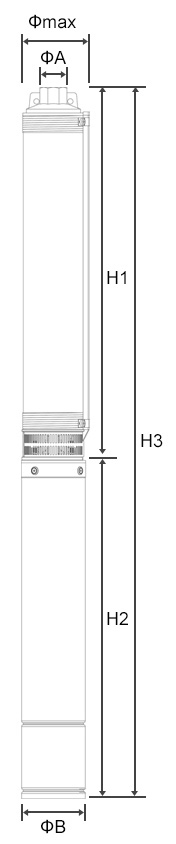

(Eenheid van lengte: mm) | ||||||
| Model | H3 | H2 | H1 | ΦA | ΦB | Φmaks | |
| R95-MA-02 | 727 | 367 | 360 | G2' | 95 | 100 | |
| R95-MA-03 | 816 | 387 | 429 | ||||
| R95-MA-04 | 900 | 407 | 493 | ||||
| R95-MA-05 | 1008 | 442 | 566 | ||||
| R95-MA-06 | 1137 | 502 | 635 | ||||
| R95-MA-07 | 1208 | 502 | 706 | ||||
| R95-MA-08 | 1335 | 562 | 773 | ||||
| R95-MA-09 | 1403 | 562 | 841 | ||||
| R95-MA-10 | 1512 | 602 | 910 | ||||
| R95-MA-12 | 1649 | 602 | 1047 | ||||
| R95-MA-13 | 1715 | 602 | 1113 | ||||
| R95-MA-15 | 2018 | 722 | 1296 | ||||
| R95-MA-17 | 2156 | 722 | 1435 | ||||
| R95-MA-21 | 2593 | 842 | 1751 | ||||
| R95-MA-23 | 2732 | 842 | 1891 | ||||
| Onderdele | Materiaal |
||||||
| Afleweringsdeur | Gietyster | ||||||
| Suig ondersteuning | Gietyster | ||||||
| Kontroleer waarde | Plastiek (POM) | ||||||
| Klepondersteuning |
Plastiek (PPO/PC) | ||||||
| As ondersteuning | Plastiek (PPO/PC) | ||||||
| Impeller | Plastiek (PPO) | ||||||
| Verspreider | Plastiek (POM) | ||||||
| Klep seël | Nitrilrubber (NBR) | ||||||
| Anti-slytasie wasser | Nitrilrubber (NBR) | ||||||
| Pomp laer | Nitrilrubber (NBR) | ||||||
| Pomp liggaam | AISI 304 | ||||||
| Kabelbedekking | AISI 304 | ||||||
| Filter | AISI 304 | ||||||
| Skag | 2Kr13 | ||||||
| As koppeling | AISI 304 | ||||||
| Bushing | AISI 304 | ||||||
