R85-QC
MASTRA
Utilizza la tecnologia più avanzata di paesi sofisticati nel mondo come Stati Uniti e Italia. La parte principale della pompa è realizzata in acciaio inossidabile e lega di rame con caratteristiche di alta efficienza, risparmio energetico, elevata resistenza all'usura, antiruggine, aspetto estetico e facilità di installazione. Adatto per applicazioni domestiche, civili e industriali, anche per l'approvvigionamento idrico, l'irrigazione, il lavaggio e la pressurizzazione.
Caratteristica:
1. Girante POM, resistente all'usura, lunga durata.
2. Il design della girante flottante multistadio riduce efficacemente i requisiti di coppia di avviamento, non si blocca facilmente a causa di piccole particelle di sabbia (forte capacità di attraversare la sabbia), maggiore durata del motore.

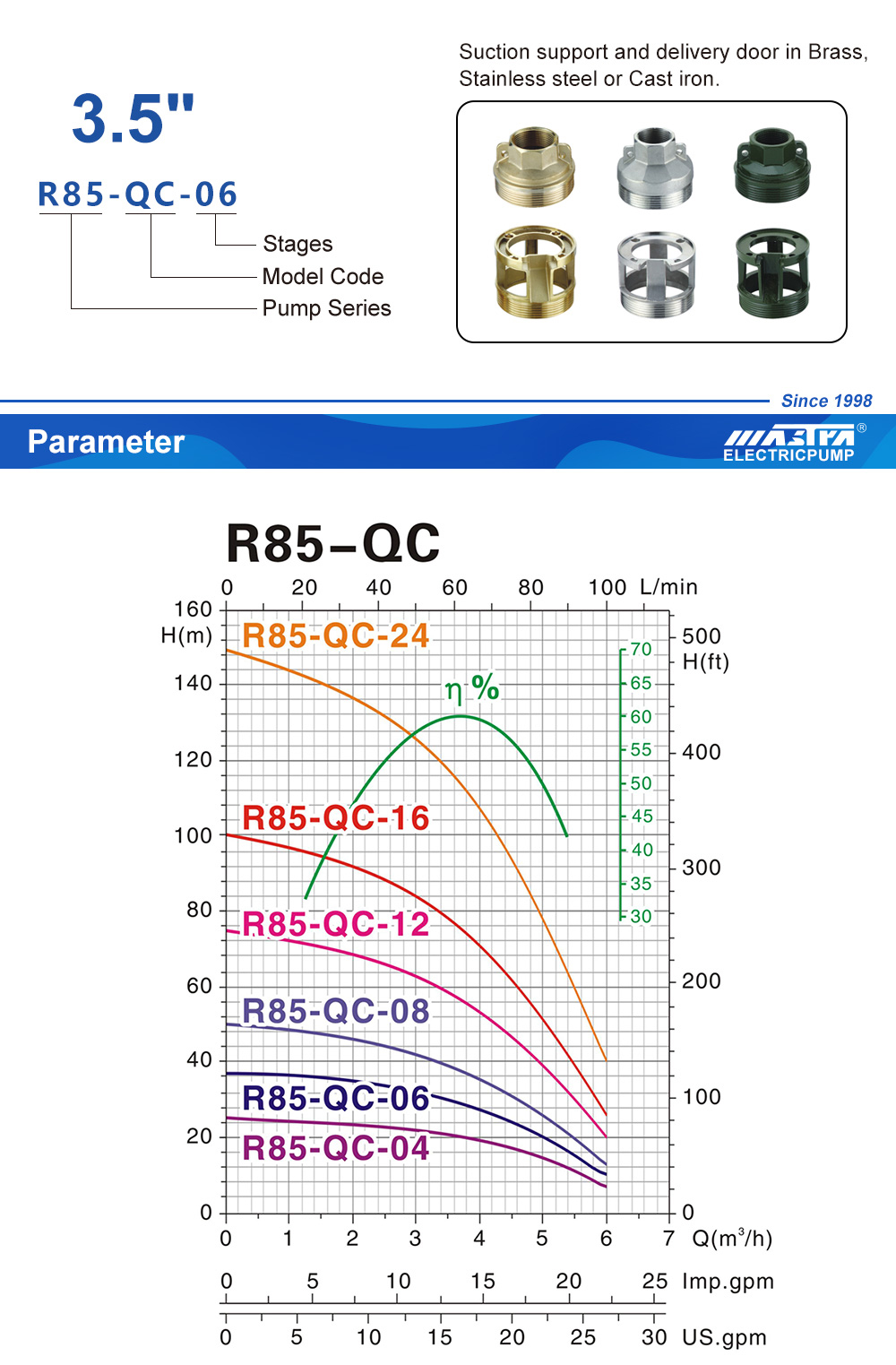

Modello 50Hz |
Motore Energia |
Tre Fase |
Monofase | Q | Capacità |
||||||||||
| US.gpm | 0 | 5.3 | 10.6 | 13.2 | 15.8 | 18.5 | 21.1 | 26.4 | |||||||
| m³/h | 0 | 1.2 | 2.4 | 3 | 3.6 | 4.2 | 4.8 | 6 | |||||||
| 380 V | 220 V |
l/min | 0 | 20 | 40 | 50 | 60 | 70 | 80 | 100 | |||||
| HP | kW | UN | UN | µF | V.C | Prevalenza totale in metri |
|||||||||
| R85-QC-04 | 0.5 | 0.37 | - | 3.4 | 15 | 450 | H (M) |
25 | 24 | 22 | 21 | 20 | 18 | 15 | 7 |
| R85-QC-06 | 0.75 | 0.55 | 1.8 | 4.6 | 20 | 450 | 37 | 36 | 33 | 32 | 30 | 26 | 22 | 10 | |
| R85-QC-08 | 1 | 0.75 | 2.4 | 6 | 30 | 450 | 50 | 48 | 45 | 42 | 39 | 35 | 29 | 13 | |
| R85-QC-12 | 1.5 | 1.1 | 3.4 | 8.3 | 40 | 450 | 75 | 72 | 67 | 64 | 59 | 52 | 44 | 20 | |
| R85-QC-16 | 2 | 1.5 | 4.4 | 10.6 | 50 | 450 | 100 | 96 | 89 | 85 | 78 | 70 | 59 | 26 | |
| R85-QC-24 | 3 | 2.2 | 6.2 | 14.5 | 60 | 450 | 149 | 143 | 134 | 127 | 118 | 105 | 88 | 40 | |
 |
(Unità di lunghezza: mm) | ||||||
| Modello | H3 | H2 | H1 | ΦA | ΦB | Φmax | |
| R85-QC-04 | 705 | 341 | 374 | G1 1/4' | 85 | 89 | |
| R85-QC-06 | 802 | 361 | 441 | ||||
| R85-QC-08 | 894 | 386 | 508 | ||||
| R85-QC-12 | 1058 | 416 | 642 | ||||
| R85-QC-16 | 1222 | 446 | 776 | ||||
| R85-QC-24 | 1591 | 501 | 1090 | ||||
| Parti | Materiale |
||||||
| Porta di consegna | Ottone | ||||||
| Supporto di aspirazione | Ottone | ||||||
| Controlla il valore | Plastica (POM) | ||||||
| Supporto valvola |
Plastica (PPO/PC) | ||||||
| Supporto per albero | Plastica (PPO/PC) | ||||||
| Girante | Plastica (PPO) | ||||||
| Diffusore | Plastica (POM) | ||||||
| Guarnizione della valvola | Gomma nitrilica (NBR) | ||||||
| Rondella antiusura | Gomma nitrilica (NBR) | ||||||
| Cuscinetto della pompa | Gomma nitrilica (NBR) | ||||||
| Corpo pompa | AISI304 | ||||||
| Copertura del cavo | AISI304 | ||||||
| Filtro | AISI304 | ||||||
| Lancia | 2Cr13 | ||||||
| Accoppiamento dell'albero | AISI304 | ||||||
| Boccola | AISI304 | ||||||
