6SP17
مسترا
3 اینچ
پلاستیک

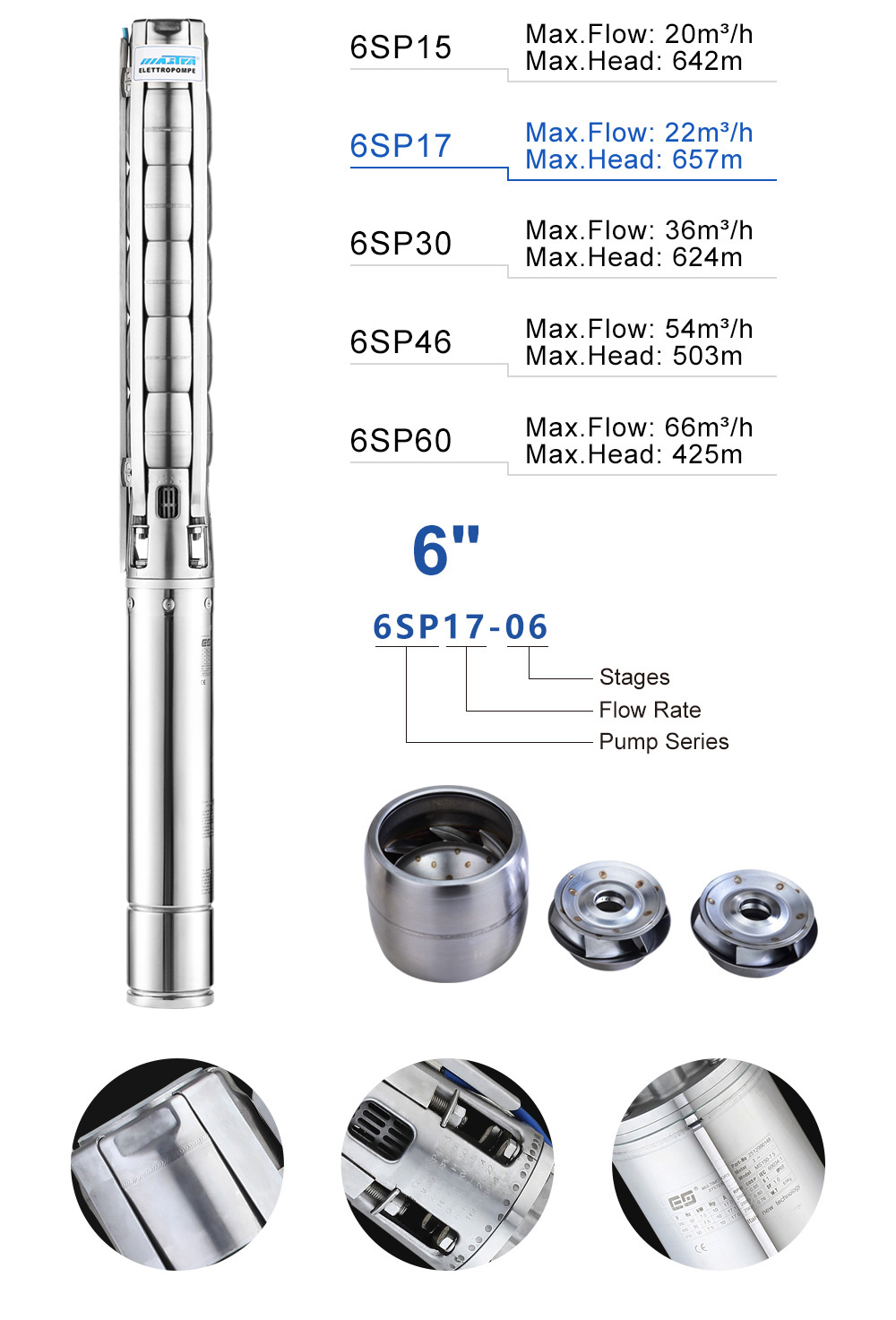

قطعات فلزی پمپ شناور سری 3SP، 4SP، 5SP، 6SP، 8SP و 10SP مانند پروانه، دیفیوزر، خروجی پمپ و تکیه گاه مکش و غیره از فولاد ضد زنگ پوشیدنی و ضد خوردگی AISI304 با روشهای پیشرفته قالبگیری و پانچکاری ساخته شدهاند. بلبرینگ لاستیکی از لاستیک پوشیدنی با اصطکاک کم ساخته شده است. روش اتصال بین کوپلر و موتور مطابق با استاندارد NEMA می باشد. پروانه و دیفیوزر ما مطابق با الزامات راندمان بالا، قابلیت اطمینان بالا و عمر طولانی طراحی و تولید می شوند.
ویژگی:
1. تمام مواد فلزی 100٪ SS304 هستند، ساختار مقاوم در برابر خوردگی، تمیز و سازگار با محیط زیست است و باعث آلودگی ثانویه به کیفیت آب نمی شود.
2. مجهز به شیر چک برای جلوگیری از تاثیر فشار آب جریان برگشتی در هنگام توقف پمپ الکتریکی. همچنین میتوان سوراخهای تخلیه را با توجه به نیاز مشتری روی نشیمنگاه شیر چک تنظیم کرد تا به آرامی آب در خط لوله تخلیه شود تا از یخ زدن خط لوله در زمستان جلوگیری شود.
3. پروانه تمام فولاد ضد زنگ نسبت به پروانه پلاستیکی معمولی و پروانه برنجی به وضوح مقاوم در برابر سایش و عمر طولانی تر است، به طوری که پمپ دارای راندمان بالا، پایداری خوب و عمر طولانی است.
4. توری شن و ماسه استیل ضد زنگ برای جلوگیری از ورود شن یا ذرات بزرگ به بدنه پمپ.
5. یاتاقان فشاری ویژه برای جلوگیری از آسیب در روند راه اندازی پمپ آب و حمل و نقل نصب شده است.

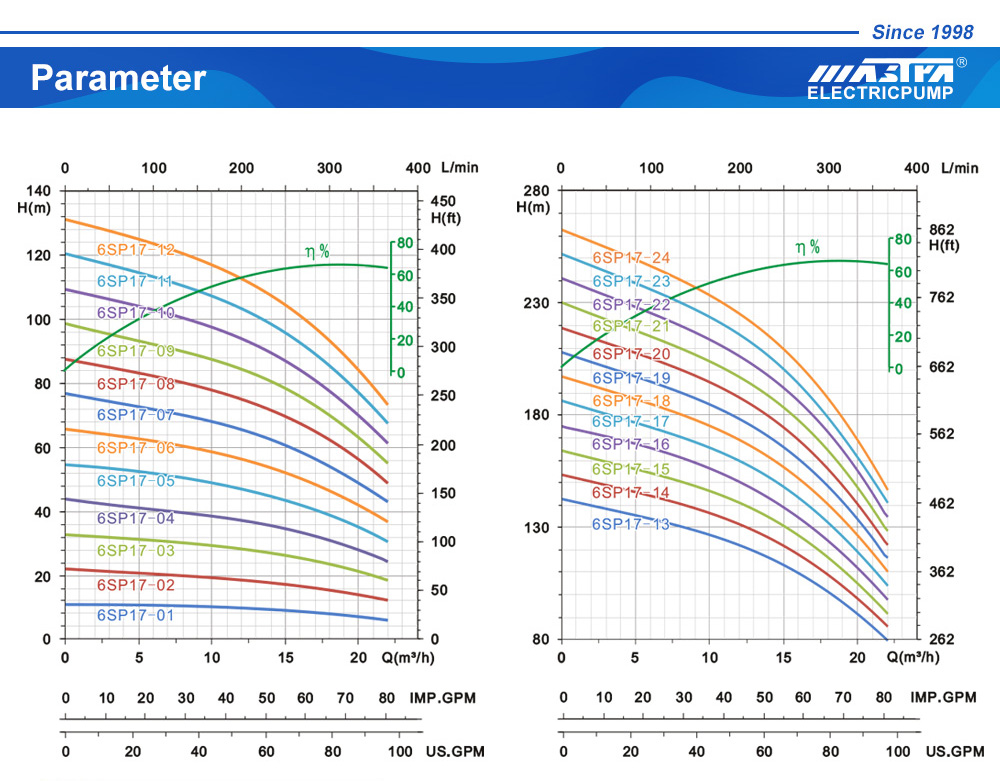

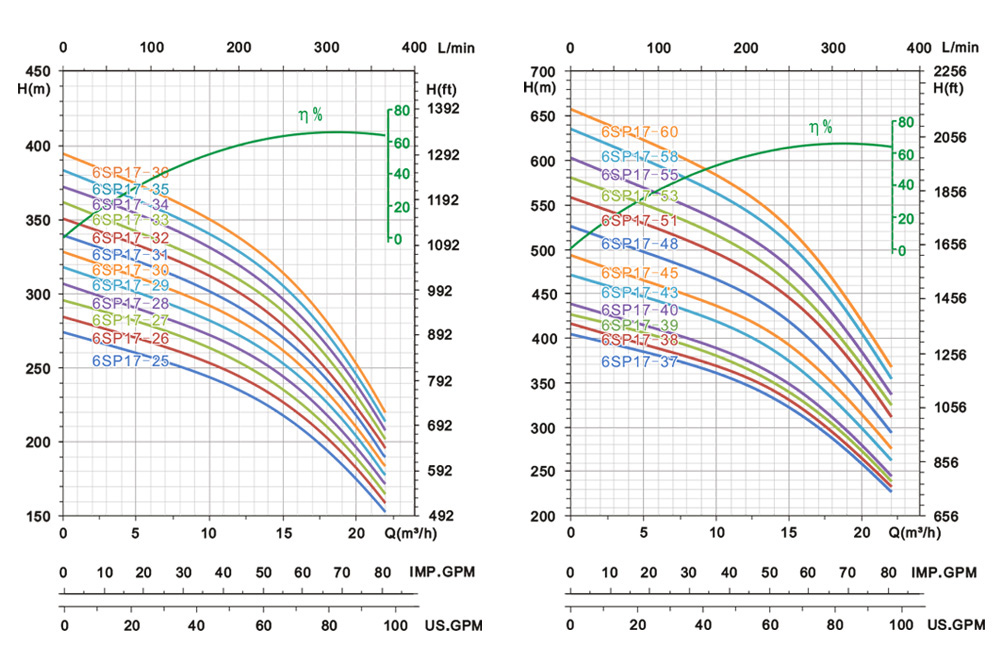

مدل 50 هرتز |
موتور قدرت |
سه فاز |
س | ظرفیت |
||||||||
| US.gpm | 0 | 35 | 53 | 70 | 75 | 79 | 88 | 97 | ||||
| m³/h | 0 | 8 | 12 | 16 | 17 | 18 | 20 | 22 | ||||
| 380 ولت | L/min | 0 | 133 | 200 | 267 | 283 | 300 | 333 | 367 | |||
| HP | کیلووات | الف | کل هد بر حسب متر |
|||||||||
| 6SP17-01 | 1 | 0.75 | 2.5 | اچ (متر) |
11 | 10 | 9 | 8 | 8 | 8 | 7 | 6 |
| 6SP17-02 | 1.5 | 1.1 | 3.4 | 22 |
20 | 19 | 17 | 16 | 16 | 14 | 12 | |
| 6SP17-03 | 3 | 2.2 | 5.6 | 33 | 30 | 28 | 25 | 24 | 23 | 21 | 18 | |
| 6SP17-04 | 3 | 2.2 | 5.6 | 44 | 40 | 38 | 34 | 33 | 31 | 28 | 24 | |
| 6SP17-05 | 4 | 3 | 7.5 | 55 | 50 | 47 | 42 | 41 | 39 | 35 | 31 | |
| 6SP17-06 | 5.5 | 4 | 9.5 | 66 | 60 | 56 | 51 | 49 | 47 | 42 | 37 | |
| 6SP17-07 |
5.5 | 4 | 9.5 | 77 | 70 | 66 | 59 | 57 | 55 | 49 | 43 | |
| 6SP17-08 | 7.5 | 5.5 | 13 | 88 | 80 | 75 | 68 | 65 | 62 | 56 | 49 | |
| 6SP17-09 | 7.5 | 5.5 | 13 | 99 | 90 | 85 | 76 | 73 | 70 | 63 | 55 | |
| 6SP17-10 | 7.5 | 5.5 | 13 | 110 | 100 | 94 | 84 | 81 | 78 | 70 | 61 | |
| 6SP17-11 | 10 | 7.5 | 17 | 120 | 110 | 103 | 93 | 90 | 66 | 77 | 67 | |
| 6SP17-12 | 10 | 7.5 | 17 | 131 | 120 | 113 | 101 | 98 | 94 | 84 | 73 | |
| 6SP17-13 | 10 | 7.5 | 17 | 142 | 131 | 122 | 110 | 106 | 102 | 91 | 80 | |
| 6SP17-14 | 12.5 | 9.2 | 21 | 153 | 141 | 132 | 118 | 114 | 109 | 99 | 86 | |
| 6SP17-15 | 12.5 | 9.2 | 21 | 164 | 151 | 141 | 127 | 122 | 117 | 106 | 92 | |
| 6SP17-16 | 12.5 | 9.2 | 21 | 175 | 161 | 150 | 135 | 130 | 125 | 113 | 98 | |
| 6SP17-17 | 12.5 | 9.2 | 21 | 186 | 171 | 160 | 144 | 138 | 133 | 120 | 104 | |
| 6SP17-20 | 15 | 11 | 24 | 219 | 201 | 188 | 169 | 163 | 156 | 141 | 122 | |
| 6SP17-21 | 17.5 | 13 | 28 | 230 | 211 | 197 | 177 | 171 | 164 | 148 | 128 | |
| 6SP17-22 | 17.5 | 13 | 28 | 241 | 221 | 207 | 186 | 178 | 172 | 155 | 135 | |
| 6SP17-23 | 17.5 | 13 | 28 | 252 | 231 | 216 | 194 | 187 | 180 | 162 | 141 | |
| 6SP17-24 | 17.5 | 13 | 28 | 263 | 241 | 226 | 203 | 195 | 187 | 169 | 147 | |
| 6SP17-25 | 20 | 15 | 32 | 274 | 251 | 235 | 211 | 204 | 195 | 176 | 153 | |
| 6SP17-26 | 20 | 15 | 32 | 285 | 261 | 244 | 220 | 212 | 203 | 183 | 159 | |
| 6SP17-27 | 25 | 18.5 | 40 | 296 | 271 | 254 | 228 | 220 | 211 | 190 | 165 | |
| 6SP17-28 | 25 | 18.5 | 40 | 307 | 281 | 263 | 237 | 228 | 219 | 197 | 171 | |
| 6SP17-29 | 25 | 18.5 | 40 | 318 | 291 | 273 | 245 | 236 | 226 | 204 | 177 | |
| 6SP17-30 | 25 | 18.5 | 40 | 329 | 301 | 282 | 253 | 244 | 234 | 211 | 184 | |
| 6SP17-31 | 25 | 18.5 | 40 | 340 | 311 | 291 | 262 | 252 | 242 | 218 | 190 | |
| 6SP17-32 | 25 | 18.5 | 40 | 350 | 321 | 301 | 270 | 261 | 250 | 225 | 196 | |
| 6SP17-33 | 25 | 18.5 | 40 | 361 | 331 | 310 | 279 | 269 | 258 | 232 | 202 | |
| 6SP17-34 | 30 | 22 | 46 | 372 | 341 | 320 | 289 | 277 | 265 | 239 | 208 | |
| 6SP17-35 | 30 | 22 | 46 | 383 | 351 | 329 | 296 | 285 | 273 | 246 | 214 | |
| 6SP17-36 | 30 | 22 | 46 | 394 | 361 | 338 | 304 | 293 | 281 | 253 | 220 | |
| 6SP17-37 | 30 | 22 | 46 | 405 | 371 | 348 | 313 | 301 | 289 | 260 | 226 | |
| 6SP17-38 | 30 | 22 | 46 | 416 | 381 | 357 | 321 | 309 | 297 | 267 | 232 | |
| 6SP17-39 | 30 | 22 | 46 | 427 | 392 | 367 | 329 | 318 | 305 | 274 | 239 | |
| 6SP17-40 | 30 | 22 | 46 | 438 | 402 | 376 | 338 | 326 | 312 | 282 | 245 | |
| 6SP17-43 | 35 | 26 | 54 | 471 | 432 | 404 | 363 | 350 | 336 | 303 | 263 | |
| 6SP17-45 | 35 | 26 | 54 | 493 | 452 | 423 | 380 | 366 | 351 | 317 | 275 | |
| 6SP17-48 | 35 | 26 | 54 | 526 | 482 | 451 | 405 | 391 | 375 | 338 | 294 | |
| 6SP17-51 | 40 | 30 | 64 | 559 | 512 | 479 | 431 | 415 | 398 | 359 | 312 | |
| 6SP17-53 | 40 | 30 | 64 | 580 | 532 | 498 | 448 | 432 | 414 | 373 | 324 | |
| 6SP17-55 | 50 | 37 | 74 | 602 | 552 | 517 | 465 | 448 | 429 | 387 | 336 | |
| 6SP17-58 | 50 | 37 | 74 | 635 | 582 | 545 | 490 | 472 | 453 | 408 | 355 | |
| 6SP17-60 | 50 | 37 | 74 | 657 | 602 | 564 | 507 | 489 | 469 | 422 | 367 | |
 |
(واحد طول: میلی متر) | ||||||
| مدل | H3 | H2 | H1 | ΦA | ΦB | Φmax | |
| 6SP17-01 | 669 | 367 | 302 | G2 1/2' یا G3' | 95 | 145 | |
| 6SP17-02 | 734 | 387 | 347 | ||||
| 6SP17-03 | 846 | 454 | 392 | 144 |
|||
| 6SP17-04 | 891 | 454 | 437 | ||||
| 6SP17-05 | 1165 | 667 | 498 | ||||
| 6SP17-06 | 1245 | 702 | 543 | ||||
| 6SP17-07 | 1290 | 702 | 588 | ||||
| 6SP17-08 | 1375 | 742 | 633 | ||||
| 6SP17-09 | 1420 | 742 | 678 | ||||
| 6SP17-10 | 1465 | 742 | 723 | ||||
| 6SP17-11 | 1545 | 777 | 768 | ||||
| 6SP17-12 | 1590 | 777 | 813 | ||||
| 6SP17-13 | 1635 | 777 | 858 | ||||
| 6SP17-14 | 1710 | 807 | 903 | ||||
| 6SP17-15 | 1755 | 807 | 948 | ||||
| 6SP17-16 | 1800 | 807 | 993 | ||||
| 6SP17-17 | 1845 | 807 | 1038 | ||||
| 6SP17-20 | 2005 |
832 | 1173 | ||||
| 6SP17-21 | 2080 | 862 | 1218 | ||||
| 6SP17-22 | 2125 | 862 | 1263 | ||||
| 6SP17-23 | 2170 | 862 | 1308 | ||||
| 6SP17-24 | 2215 | 862 | 1353 | ||||
| 6SP17-25 | 2315 | 917 | 1398 | ||||
| 6SP17-26 | 2360 | 917 | 1443 | ||||
| 6SP17-27 | 2455 | 967 | 1488 | ||||
| 6SP17-28 | 2500 | 967 | 1533 | ||||
| 6SP17-29 | 2545 | 967 | 1578 | ||||
| 6SP17-30 | 2590 | 967 | 1623 | ||||
| 6SP17-31 | 2635 | 967 | 1668 | ||||
| 6SP17-32 | 2680 | 967 | 1713 | ||||
| 6SP17-33 | 2725 | 967 | 1758 | ||||
| 6SP17-34 | 2820 | 1017 | 1803 | ||||
| 6SP17-35 | 2865 | 1017 | 1848 | ||||
| 6SP17-36 | 2910 | 1017 | 1893 | ||||
| 6SP17-37 | 2955 | 1017 | 1938 | ||||
| 6SP17-38 | 3000 | 1017 | 1983 | ||||
| 6SP17-39 | 3045 | 1017 | 2028 | ||||
| 6SP17-40 | 3090 | 1017 | 2073 | ||||
| 6SP17-43 | 3270 | 1062 | 2208 | ||||
| 6SP17-45 | 3360 | 1062 | 2298 | ||||
| 6SP17-48 | 3495 | 1062 | 2433 | ||||
| 6SP17-51 | 3685 | 1117 | 2568 | ||||
| 6SP17-53 | 3775 | 1117 | 2658 | ||||
| 6SP17-55 | 3955 | 1207 | 2748 | ||||
| 6SP17-58 | 4090 | 1207 | 2883 | ||||
| 6SP17-60 | 4180 | 1207 | 2973 | ||||
| قطعات | مواد |
||||||
| شفت | AISI 304 (316L) | ||||||
| جفت شدن | AISI 304 (316L) | ||||||
| ارزش را بررسی کنید | AISI 304 (316L) | ||||||
| بدنه پمپ | AISI 304 (316L) | ||||||
| پروانه | AISI 304 (316L) | ||||||
| دیفیوزر | AISI 304 (316L) | ||||||
| بلبرینگ | لاستیک مقاوم در برابر سایش | ||||||
| صافی مکش | AISI 304 (316L) | ||||||
| ساکشن ساکشن | AISI 304 (316L) | ||||||
| بدنه تحویل | AISI 304 (316L) | ||||||
