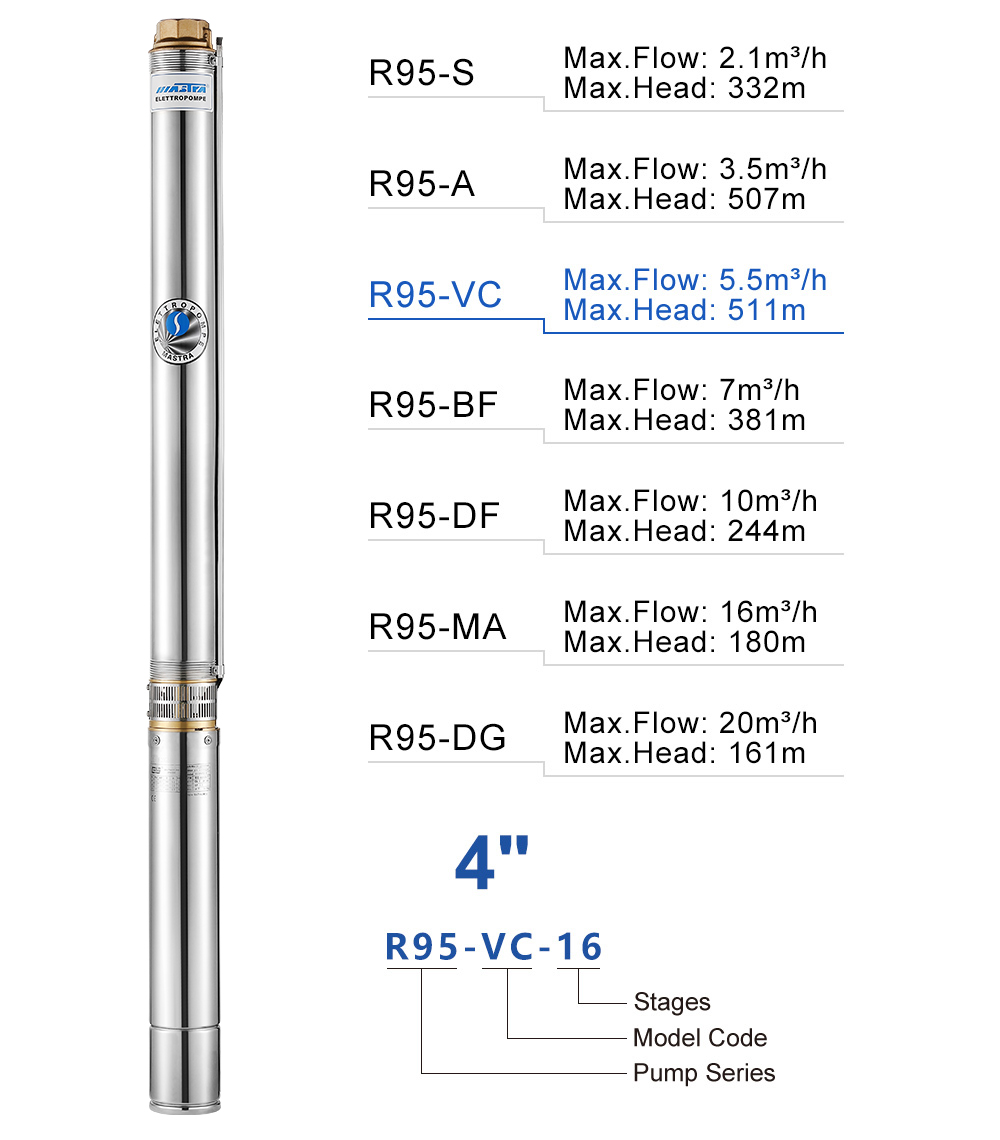

R95-VC
مسترا
بهره گ
ویژگی:
1. لوله پمپ 304 فولاد ضد زنگ، زیبا و مقاوم در برابر خوردگی را اتخاذ کنید
2. پروانه POM، پخش کننده PPO، مقاومت در برابر درجه حرارت بالا، مقاومت در برابر خوردگی، مقاومت مکانیکی بالا، عمر طولانی.
3. طراحی پروانه شناور چند مرحله ای می تواند به طور موثری نیاز به گشتاور راه اندازی را کاهش دهد و به دلیل ذرات شن کوچک (قابلیت قوی در عبور از شن و ماسه)، عمر طولانی تر موتور به راحتی مسدود نمی شود.
4. مواد سر پمپ: گزینه ها: آلیاژ مس، فولاد ضد زنگ 304/316، چدن (درمان ضد زنگ)

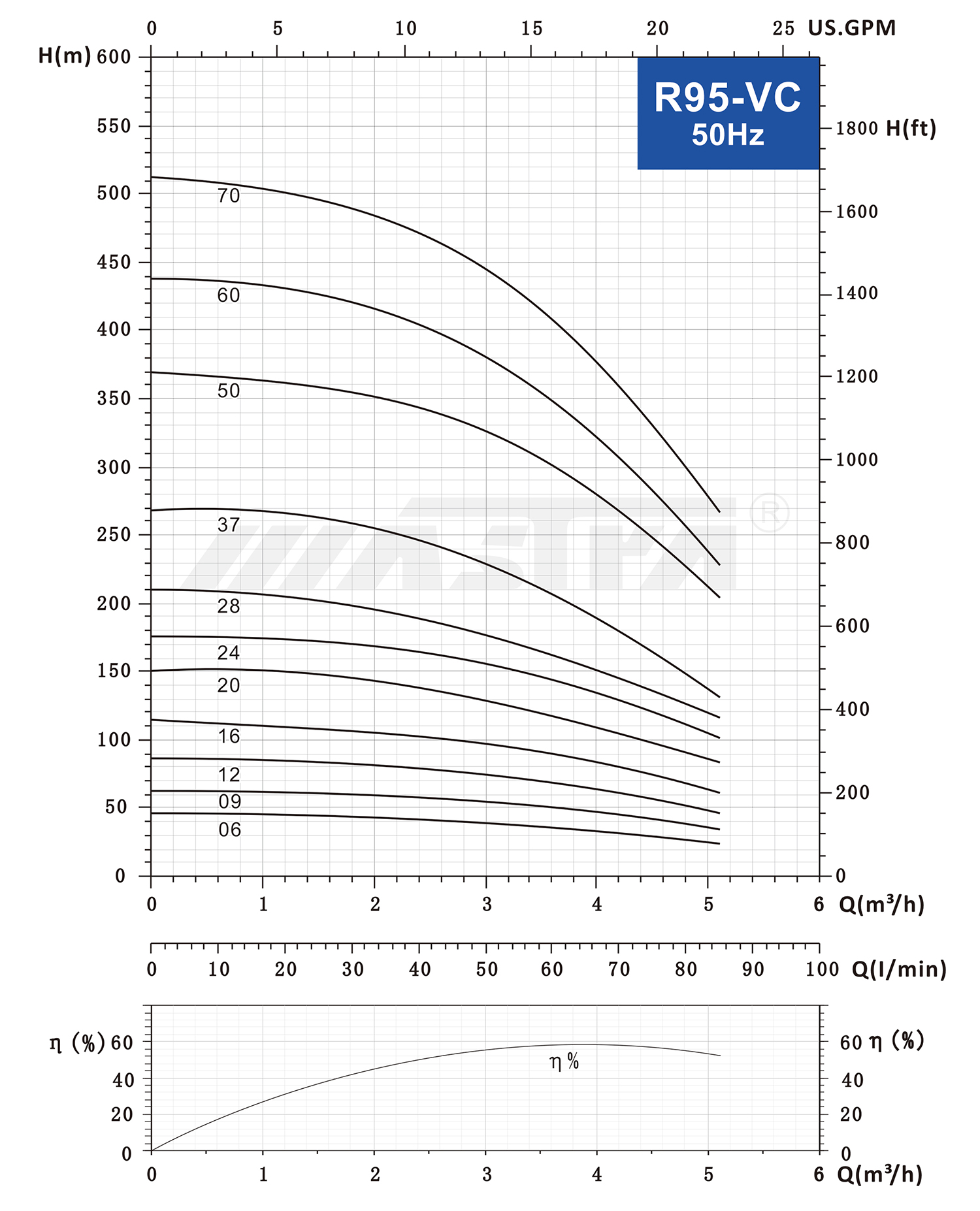

مدل 50 هرتز |
موتور قدرت |
سه فاز |
تک فاز | س | ظرفیت |
||||||||||
| US.gpm | 0 | 8.8 | 13.2 | 15.4 | 17.6 | 19.8 | 22 | 24.2 | |||||||
| m³/h | 0 | 2 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | |||||||
| 380 ولت | 220 ولت |
L/min | 0 | 33 | 50 | 58 | 67 | 75 | 83 | 92 | |||||
| HP | کیلووات | الف | الف | μF | VC | کل هد بر حسب متر |
|||||||||
| R95-VC-06 | 0.75 | 0.55 | 2 | 4.8 | 25 | 450 | اچ (متر) |
46 | 42 | 38 | 36 | 32 | 30 | 25 | 20 |
| R95-VC-09 | 1 | 0.75 | 2.5 | 6.3 | 35 | 450 | 63 | 58 | 55 | 50 | 48 | 40 | 36 | 29 | |
| R95-VC-12 | 1.5 | 1.1 | 3.4 | 8.6 | 45 | 450 | 86 | 80 | 76 | 68 | 64 | 56 | 48 | 38 | |
| R95-VC-16 | 2 | 1.5 | 4.4 | 10 | 55 | 450 | 115 | 105 | 101 | 90 | 85 | 75 | 64 | 51 | |
| R95-VC-20 | 3 | 2.2 | 6.2 | 14 | 70 | 450 | 150 |
142 | 130 | 120 | 107 | 98 | 85 | 75 | |
| R95-VC-24 | 4 | 3 | 8.3 | 19.5 | 80 | 450 | 175 | 170 | 152 | 148 | 138 | 120 | 100 | 88 | |
| R95-VC-28 |
4 | 3 | 8.3 | 19.5 | 80 | 450 | 210 | 195 | 178 |
168 | 150 | 138 | 120 | 100 | |
| R95-VC-37 | 5.5 | 4 | 10.3 | 27 | 120 | 450 | 268 | 255 | 230 | 210 | 190 | 168 | 138 | 105 | |
| R95-VC-50 | 7.5 | 5.5 | 14 | - | - | - | 370 | 350 | 330 | 305 | 280 | 250 | 215 | 165 | |
| R95-VC-60 | 10 | 7.5 | 18.5 | - | - | - | 438 | 420 | 378 | 348 | 330 | 288 | 240 | 180 | |
| R95-VC-70 | 10 | 7.5 | 18.5 | - | - | - | 511 | 490 | 441 | 406 | 385 | 336 | 280 | 210 | |
 |
(واحد طول: میلی متر) | ||||||
| مدل | H3 | H2 | H1 | ΦA | ΦB | Φmax | |
| R95-VC-06 | 784 | 366 | 418 | G1 1/2' | 95 | 100 | |
| R95-VC-09 | 864 | 386 | 478 | ||||
| R95-VC-12 | 974 | 406 | 568 | ||||
| R95-VC-16 | 1132 | 441 | 691 | ||||
| R95-VC-20 | 1344 | 501 | 843 | ||||
| R95-VC-24 | 1571 | 561 | 1010 | ||||
| R95-VC-28 | 1689 | 561 | 1128 | ||||
| R95-VC-37 | 2006 | 601 | 1405 | ||||
| R95-VC-50 | 2566 | 721 | 1845 | ||||
| R95-VC-60 | 3012 | 841 | 2171 | ||||
| R95-VC-70 | 3336 | 841 | 2495 | ||||
| قطعات | مواد |
||||||
| درب تحویل | برنج | ||||||
| ساکشن ساکشن | برنج | ||||||
| ارزش را بررسی کنید | پلاستیک (POM) | ||||||
| پشتیبانی سوپاپ |
پلاستیک (PPO/PC) | ||||||
| پشتیبانی شفت | پلاستیک (PPO/PC) | ||||||
| پروانه | پلاستیک (PPO) | ||||||
| دیفیوزر | پلاستیک (POM) | ||||||
| آب بند دریچه | لاستیک نیتریل (NBR) | ||||||
| واشر ضد سایش | لاستیک نیتریل (NBR) | ||||||
| بلبرینگ پمپ | لاستیک نیتریل (NBR) | ||||||
| بدنه پمپ | AISI 304 | ||||||
| پوشش کابل | AISI 304 | ||||||
| فیلتر کنید | AISI 304 | ||||||
| شفت | 2Cr13 | ||||||
| کوپلینگ شفت | AISI 304 | ||||||
| بوش | AISI 304 | ||||||
