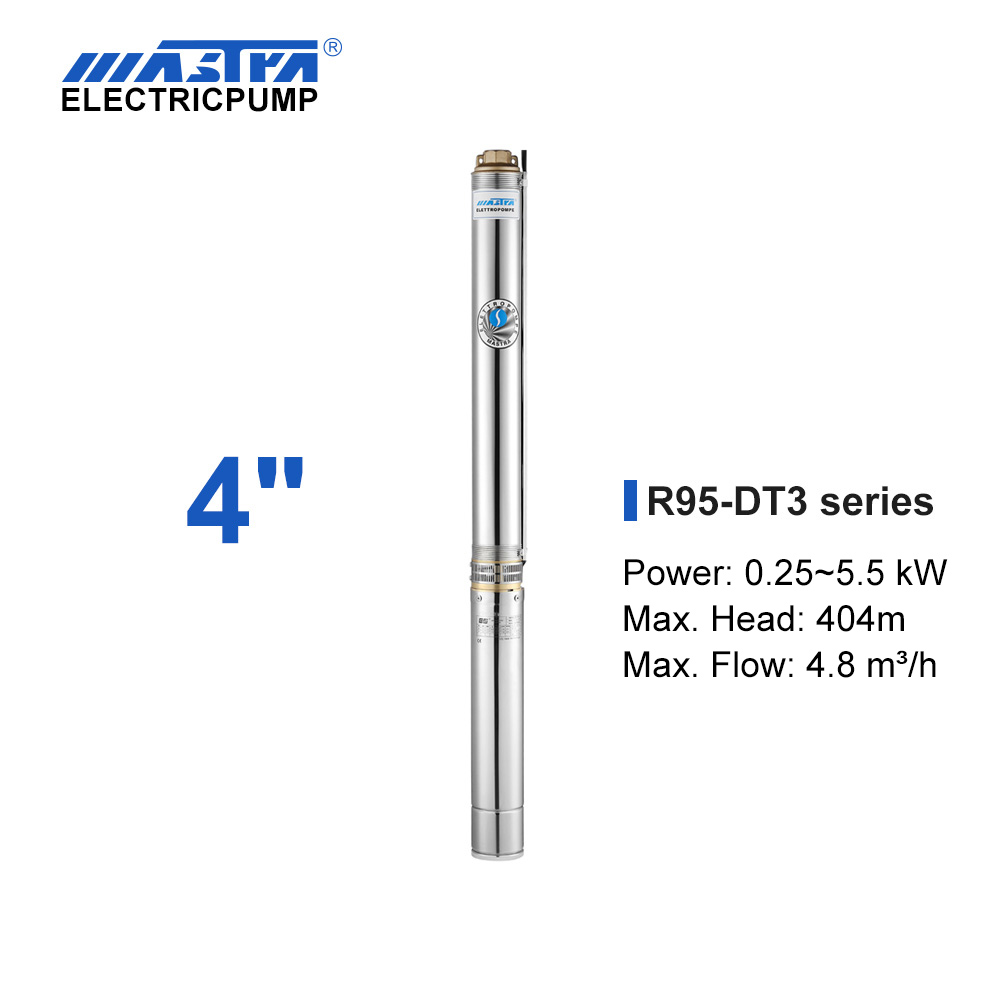

R95-DT3
MASTRA
Anvender den mest moderne teknologi fra sofistikerede lande i verden som USA og Italien. Hoveddelen af pumpen er lavet af rustfrit stål og kobberlegering med karakterer af høj effektivitet, energibesparende, høj slidstyrke, anti-rust, skønhedsudseende og nem installation. Passer til husholdningsbrug, civile og industrielle applikationer, herunder til vandforsyning, skyllesystem og trykforøgelse.
Funktion:
1. Vedtag rustfrit stål 304 pumperør, smukt og korrosionsbestandigt
2. POM-løbehjul, PPO-diffusor, høj temperaturbestandighed, korrosionsbestandighed, høj mekanisk styrke, lang levetid.
3. Designet af flertrins flydende pumpehjul kan effektivt reducere behovet for startmoment, og det blokeres ikke let på grund af små sandpartikler (stærk evne til at krydse sand), længere levetid for motoren.
4. Pumpehovedmateriale: muligheder: kobberlegering, rustfrit stål304/316, støbejern (anti-rustbehandling)
Model 50 Hz |
Motor Magt |
Tre Fase |
Enkeltfase | Q | Kapacitet |
||||||||||
| US.gpm | 0 | 5.3 | 7.9 | 10.6 | 13.2 | 15.8 | 18.5 | 21.1 | |||||||
| m³/h | 0 | 1.2 | 1.8 | 2.4 | 3 | 3.6 | 4.2 | 4.8 | |||||||
| 380V | 220V |
L/min | 0 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | |||||
| HP | kW | EN | EN | μF | VC | Samlet løftehøjde i meter |
|||||||||
| R95-DT3-05 | 0.33 | 0.25 | - | 2.5 | 15 | 450 | H (m) |
34 | 33 | 31 | 29 | 25 | 20 | 14 | 7 |
| R95-DT3-07 | 0.5 | 0.37 | 1.8 | 3.6 | 20 | 450 | 47 | 46 | 44 | 40 | 35 | 28 | 20 | 10 | |
| R95-DT3-09 | 0.75 | 0.55 | 2 | 4.8 | 25 | 450 | 61 | 59 | 56 | 52 | 45 | 36 | 25.5 | 13 | |
| R95-DT3-11 | 1 | 0.75 | 2.5 | 6.3 | 35 | 450 | 74 | 72 | 69 | 63 | 55 | 44 | 31 | 15.4 | |
| R95-DT3-13 | 1 | 0.75 | 2.5 | 6.3 | 35 | 450 | 87.5 | 85 | 81 | 74.5 | 65 | 52 | 37 | 18 | |
| R95-DT3-15 | 1.5 | 1.1 | 3.4 | 8.6 | 45 | 450 | 101 | 99 | 94 | 86 | 75 | 61 | 43 | 21 | |
| R95-DT3-17 | 1.5 | 1.1 | 3.4 | 8.6 | 45 | 450 | 114 | 112 | 107 | 97 | 85 | 68.5 | 48 | 24 | |
| R95-DT3-19 | 2 | 1.5 | 4.4 | 10 | 55 | 450 | 128 | 125 | 119 | 109 | 95 | 77 | 54 | 27 | |
| R95-DT3-21 | 2 | 1.5 | 4.4 | 10 | 55 | 450 | 141 | 138 | 132 | 120 | 105 | 85 | 60 | 29 | |
| R95-DT3-26 | 3 | 2.2 | 6.2 | 14 | 70 | 450 | 175 |
171 | 163 | 149 | 130 | 105 | 74 | 36 | |
| R95-DT3-30 | 3 | 2.2 | 6.2 | 14 | 70 | 450 | 202 | 197 | 188 | 172 | 150 | 121 | 85 | 42 | |
 |
(Længdeenhed: mm) | ||||||
| Model | H3 | H2 | H1 | ΦA | ΦB | Φmax | |
| R95-DT3-05 | 616 | 253 | 363 | G1 1/4' | 95 | 100 | |
| R95-DT3-07 | 768 | 351 | 417 | ||||
| R95-DT3-09 | 837 | 366 | 471 | ||||
| R95-DT3-11 | 912 | 386 | 526 | ||||
| R95-DT3-13 | 966 | 386 | 580 | ||||
| R95-DT3-15 | 1040 | 406 | 634 | ||||
| R95-DT3-17 | 1094 | 406 | 688 | ||||
| R95-DT3-19 |
1215 | 441 | 774 | ||||
| R95-DT3-21 | 1269 | 441 | 828 | ||||
| R95-DT3-26 | 1464 | 501 | 963 | ||||
| R95-DT3-30 | 1572 | 501 | 1071 | ||||
| Dele | Materiale |
||||||
| Leveringsdør | Messing | ||||||
| Sugestøtte | Messing | ||||||
| Tjek værdi | Plast (POM) | ||||||
| Ventilstøtte |
Plast (PPO/PC) | ||||||
| Akselstøtte | Plast (PPO/PC) | ||||||
| Impeller | Plast (PPO) | ||||||
| Diffuser | Plast (POM) | ||||||
| Ventil tætning | Nitrilgummi (NBR) | ||||||
| Anti-slid skive | Nitrilgummi (NBR) | ||||||
| Pumpe leje | Nitrilgummi (NBR) | ||||||
| Pumpehus | AISI 304 | ||||||
| Kabeldæksel | AISI 304 | ||||||
| Filter | AISI 304 | ||||||
| Aksel | 2Cr13 | ||||||
| Akselkobling | AISI 304 | ||||||
| Bøsning | AISI 304 | ||||||
