R85-QS
MASTRA
Využívá nejmodernější umělecké technologie ze sofistikovaných zemí světa, jako jsou USA a Itálie. Hlavní část čerpadla je vyrobena z nerezové oceli a slitiny mědi s vlastnostmi vysoké účinnosti, úspory energie, vysoké odolnosti proti opotřebení, antikorozní ochrany, krásného vzhledu a snadné instalace. Oblek pro domácí, civilní a průmyslové aplikace, včetně zavlažování zásobování vodou, oplachování a zvyšování tlaku.
Funkce:
1. Oběžné kolo POM, odolné proti opotřebení, dlouhá životnost.
2. Vícestupňová konstrukce plovoucího oběžného kola, účinně snižuje požadavky na rozběhový moment, nelze snadno zablokovat kvůli malým částicím písku (silná schopnost procházet pískem), delší životnost motoru.

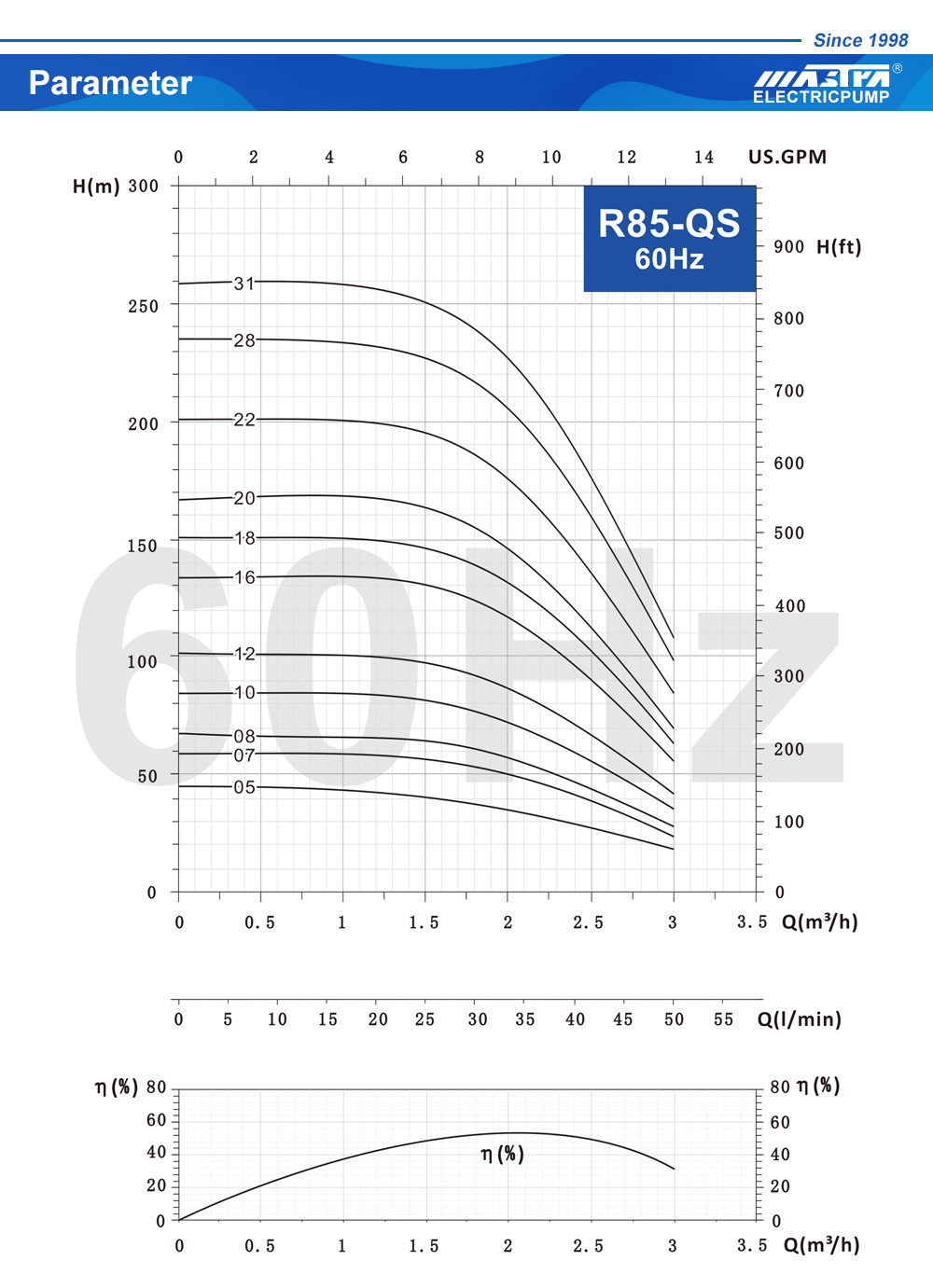

Model 60 Hz |
Motor Moc |
Tři Fáze |
Jednofázový | Q | Kapacita |
||||||||||
| US.gpm | 0 | 2.2 | 4.4 | 6.6 | 7.9 | 8.8 | 11 | 13.2 | |||||||
| m³/h | 0 | 0.5 | 1 | 1.5 | 1.8 | 2 | 2.5 | 3 | |||||||
| 380V | 220V |
L/min | 0 | 8.3 | 16.7 | 25 | 30 | 33.3 | 41.7 | 50 | |||||
| HP | kW | A | A | μF | VC | Celková výška v metrech |
|||||||||
| R85-QS-05 | 0.5 |
0.37 | 1.2 | 3.4 | 12 | 450 | H (m) |
45 | 44 | 43 | 41 | 38 | 36 | 28 | 18 |
| R85-QS-07 | 0.5 | 0.37 | 1.2 | 3.4 | 12 | 450 | 59 | 59 | 61 | 57 | 53 | 50 | 40 | 24 | |
| R85-QS-08 | 0.75 | 0.55 | 1.7 | 4.2 | 15 | 450 | 67 | 67 | 70 | 66 | 61 | 58 | 45 | 28 | |
| R85-QS-10 | 0.75 | 0.55 | 1.7 | 4.2 | 15 | 450 | 84 | 84 | 87 | 82 | 76 | 72 | 57 | 35 | |
| R85-QS-12 | 1 | 0.75 | 2.1 |
5.4 | 20 | 450 | 101 | 100 | 104 | 98 | 91 | 86 | 68 | 42 | |
| R85-QS-16 | 1.5 | 1.1 | 2.8 |
7.2 | 25 | 450 | 134 | 134 | 139 | 131 | 122 | 115 | 91 | 56 | |
| R85-QS-18 | 1.5 | 1.1 | 2.8 | 7.2 | 25 | 450 | 151 | 151 | 156 | 147 | 134 | 129 | 102 | 63 | |
| R85-QS-20 | 2 | 1.5 | 3.7 | 9.6 | 30 | 450 | 167 | 168 | 174 | 16 | 152 | 144 | 113 | 70 | |
| R85-QS-22 | 3 | 2.2 | 5.4 | 13.6 | 40 | 450 | 201 | 201 | 209 | 197 | 182 | 173 | 136 | 84 | |
| R85-QS-28 | 3 | 2.2 | 5.4 | 13.6 | 40 | 450 | 235 | 235 | 243 | 230 | 213 | 202 | 159 | 98 | |
| R85-QS-31 | 3 | 2.2 | 5.4 | 13.6 | 40 | 450 | 259 | 260 | 269 | 254 | 235 | 223 | 175 | 108 | |
 |
(Jednotka délky: mm) | ||||||
| Model | H3 | H2 | H1 | ΦA | ΦB | Φmax | |
| R85-QS-05 | 668 | 307 | 361 | G1 1/4' | 85 | 89 | |
| R85-QS-07 | 716 | 307 | 409 | ||||
| R85-QS-08 | 750 | 317 | 433 | ||||
| R85-QS-10 | 799 | 317 | 482 | ||||
| R85-QS-12 | 867 | 337 | 529 | ||||
| R85-QS-16 | 988 | 362 | 626 | ||||
| R85-QS-18 | 1036 | 362 | 674 | ||||
| R85-QS-20 | 1161 | 392 | 769 | ||||
| R85-QS-22 | 1259 | 442 | 816 | ||||
| R85-QS-28 | 1404 | 442 | 962 | ||||
| R85-QS-31 | 1475 | 442 | 1033 | ||||
| Díly | Materiál |
||||||
| Dodací dveře | Litina | ||||||
| Podpora sání | Litina | ||||||
| Zkontrolujte hodnotu | Plast (POM) | ||||||
| Podpora ventilů |
Plast (PPO/PC) | ||||||
| Podpora hřídele | Plast (PPO/PC) | ||||||
| Oběžné kolo | Plast (PPO) | ||||||
| Difuzér | Plast (POM) | ||||||
| Těsnění ventilu | Nitrilová pryž (NBR) | ||||||
| Podložka proti opotřebení | Nitrilová pryž (NBR) | ||||||
| Ložisko čerpadla | Nitrilová pryž (NBR) | ||||||
| Tělo čerpadla | AISI 304 | ||||||
| Kryt kabelu | AISI 304 | ||||||
| Filtr | AISI 304 | ||||||
| Hřídel | 2Cr13 | ||||||
| Hřídelová spojka | AISI 304 | ||||||
| Pouzdro | AISI 304 | ||||||
