R85-QC
MASTRA
ABŞ və İtaliya kimi dünyanın inkişaf etmiş ölkələrinin ən yüksək səviyyəli sənət texnologiyasından istifadə edir. Pompanın əsas hissəsi yüksək səmərəlilik, enerjiyə qənaət, yüksək aşınma müqaviməti, paslanmaya qarşı, gözəl görünüş və asan quraşdırma xüsusiyyətləri ilə paslanmayan poladdan və mis ərintisindən hazırlanır. Məişət, mülki və sənaye tətbiqləri, o cümlədən su təchizatının suvarılması, yuyulma sistemi və təzyiqin artırılması üçün uyğundur.
Xüsusiyyət:
1. POM pervanesi, aşınmaya davamlı, uzun xidmət müddəti.
2. Çox mərhələli üzən çarx dizaynı, başlanğıc tork tələblərini effektiv şəkildə azaldır, kiçik qum hissəcikləri səbəbindən asanlıqla bloklanmır, (qumdan keçmək qabiliyyəti), motorun daha uzun xidmət müddəti.

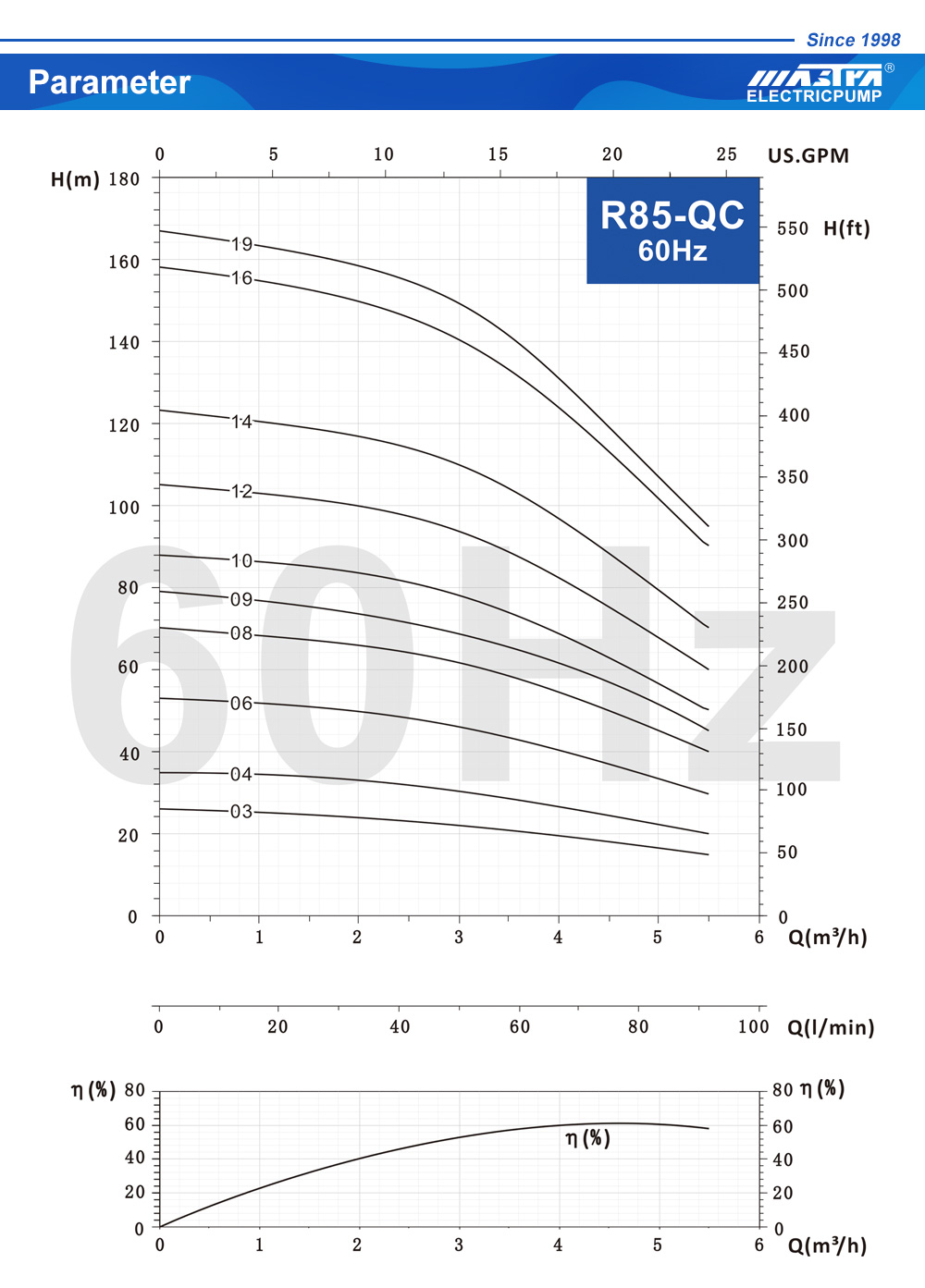

Model 60Hz |
Motor Güc |
üç Faza |
Tək Faza | Q | Tutum |
||||||||||
| US.gpm | 0 | 5.3 | 10.6 | 12.3 | 15.8 | 18.5 | 21.1 | 23.8 | |||||||
| m³/saat | 0 | 1.2 | 2.4 | 2.8 | 3.6 | 4.2 | 4.8 | 5.4 | |||||||
| 380V | 220V |
L/dəq | 0 | 20 | 40 | 46.7 | 60 | 70 | 80 | 90 | |||||
| HP | kVt | A | A | μF | VC | Metrlə ümumi baş |
|||||||||
| R85-QC-03 | 0.5 | 0.37 | 1.2 | 3.4 | 12 | 450 | H (m) |
26 |
25 | 24 | 23 | 22 | 20 | 17 | 15 |
| R85-QC-04 | 0.5 | 0.37 | 1.2 | 3.4 | 12 | 450 | 35 | 34 | 33 | 31 | 29 | 27 | 23 | 20 | |
| R85-QC-06 | 0.75 | 0.55 | 1.7 | 4.2 | 15 | 450 | 53 | 51 | 49 | 46 | 44 | 41 | 35 | 30 | |
| R85-QC-08 | 1 | 0.75 | 2.1 | 5.4 | 20 | 450 | 70 | 68 | 65 | 61 | 58 | 54 | 47 | 40 | |
| R85-QC-09 | 1.5 | 1.1 | 2.8 | 7.2 | 25 | 450 | 79 | 76.5 | 74 | 69 | 66 | 55 | 54 | 45 | |
| R85-QC-10 | 2 | 1.5 | 2.8 | 7.2 | 25 | 450 | 88 | 85 | 82 | 77 | 73 | 68 | 59 | 50 | |
| R85-QC-12 | 2 | 1.5 | 3.7 | 9.6 | 30 | 450 | 105 | 102 | 98 | 92 | 87 | 82 | 71 | 60 | |
| R85-QC-14 | 2 | 1.5 | 3.7 | 9.6 | 30 | 450 | 123 | 119 | 115 | 108 | 102 | 95 | 83 | 70 | |
| R85-QC-18 | 3 | 2.2 | 5.4 | 13.6 | 40 | 450 | 158 | 153 | 147 | 138 | 131 | 122 | 106 | 90 | |
| R85-QC-19 | 3 | 2.2 | 5.4 | 13.6 | 40 | 450 | 167 | 1161 | 156 | 146 | 138 | 129 | 112 | 95 | |
 |
(Uzunluq Vahidi: mm) | ||||||
| Model | H3 | H2 | H1 | ΦA | ΦB | Φmax | |
| R85-QC-03 | 648 | 307 | 340 | G1 1/4' | 85 | 89 | |
| R85-QC-04 | 681 | 307 | 374 | ||||
| R85-QC-06 | 758 | 317 | 441 | ||||
| R85-QC-08 | 845 | 337 | 508 | ||||
| R85-QC-09 | 903 | 362 | 541 | ||||
| R85-QC-10 | 937 | 362 | 575 | ||||
| R85-QC-12 | 1034 | 392 | 642 | ||||
| R85-QC-14 | 1101 | 392 | 709 | ||||
| R85-QC-18 | 1219 | 442 | 776 | ||||
| R85-QC-19 | 1319 | 442 | 877 | ||||
| Hissələr | Material |
||||||
| Çatdırılma qapısı | Çuqun | ||||||
| Emiş dəstəyi | Çuqun | ||||||
| Dəyəri yoxlayın | Plastik (POM) | ||||||
| Valf dəstəyi |
Plastik (PPO/PC) | ||||||
| Mil dəstəyi | Plastik (PPO/PC) | ||||||
| Pervane | Plastik (PPO) | ||||||
| Diffuzor | Plastik (POM) | ||||||
| Valf möhürü | Nitril kauçuk (NBR) | ||||||
| Aşınmaya qarşı yuyucu | Nitril kauçuk (NBR) | ||||||
| Pompanın yatağı | Nitril kauçuk (NBR) | ||||||
| Nasos gövdəsi | AISI 304 | ||||||
| Kabel örtüyü | AISI 304 | ||||||
| Filtr | AISI 304 | ||||||
| mil | 2Cr13 | ||||||
| Mil muftası | AISI 304 | ||||||
| Bushing | AISI 304 | ||||||
