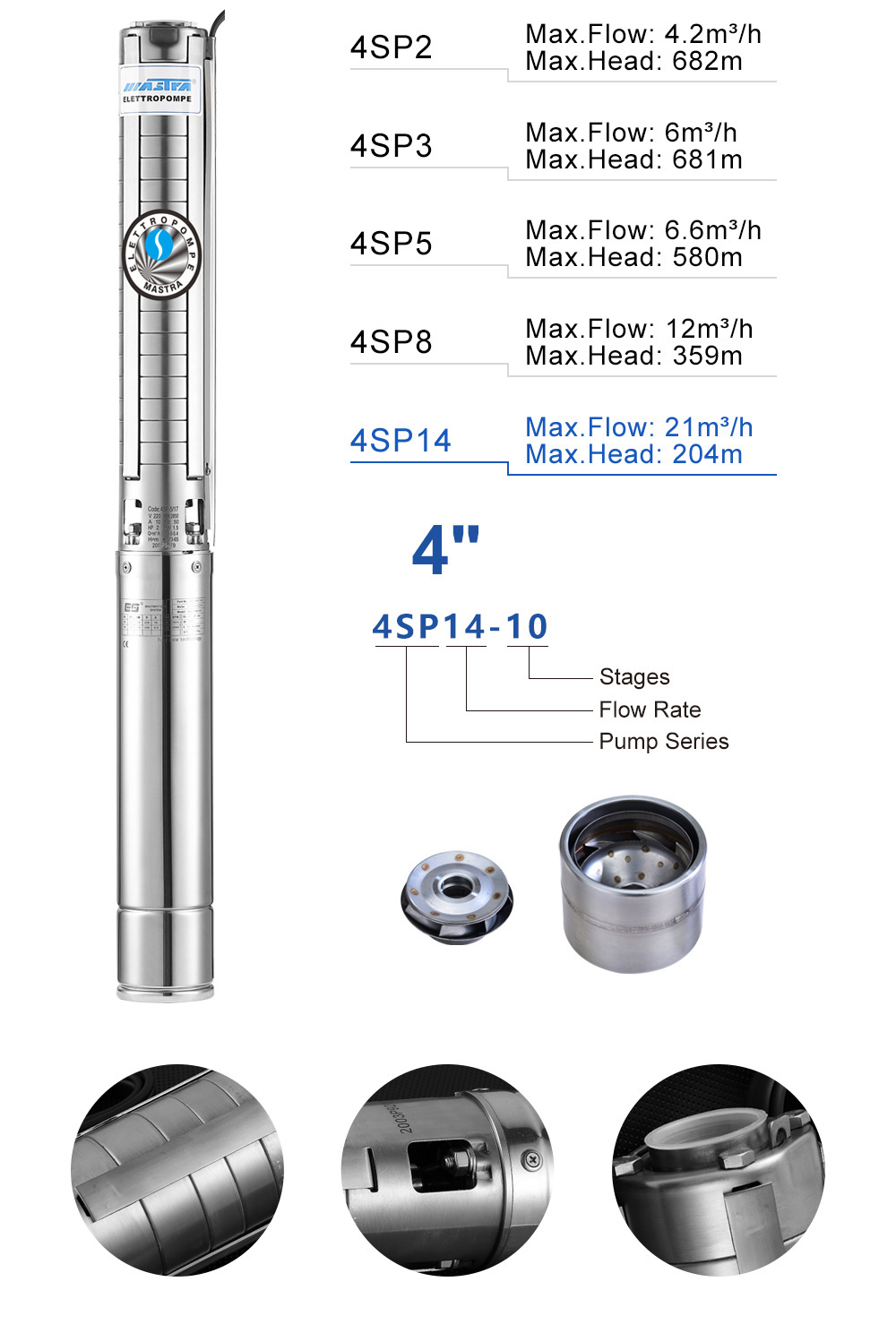

4SP14
MASTRA
3SP, 4SP, 5SP, 6SP, 8SP və 10SP seriyalı sualtı nasoslar üçün pervane, diffuzor, nasos çıxışı və udma dəstəyi və s. üçün metal hissələr qabaqcıl qəlibləmə və zımbalama sənətkarlıq prosedurları vasitəsilə geyilə bilən və antikorozif paslanmayan poladdan AISI304 hazırlanır. Rezin podşipnik aşağı sürtünmə ilə geyilə bilən rezindən hazırlanır. Bağlayıcı ilə motor arasında əlaqə üsulu NEMA standartına uyğundur. Pervanemiz və diffuzorumuz yüksək səmərəlilik, yüksək etibarlılıq və uzun xidmət müddəti tələblərinə uyğun olaraq dizayn edilmiş və istehsal edilmişdir.
Xüsusiyyət:
1. Bütün metal materiallar 100% SS304-dür, struktur korroziyaya davamlıdır, təmiz və ətraf mühitə uyğundur və suyun keyfiyyətinə ikinci dərəcəli çirklənməyə səbəb olmayacaq.
2. Elektrik nasosu dayandıqda geriyə axın su təzyiqinin təsirinin qarşısını almaq üçün yoxlama klapan ilə təchiz edilmişdir. Qışda boru kəmərinin donmasının qarşısını almaq üçün boru kəmərindəki suyu yavaş-yavaş boşaltmaq üçün müştərinin ehtiyaclarına uyğun olaraq, yoxlama klapan oturacağında drenaj delikləri də quraşdırıla bilər.
3. Paslanmayan poladdan olan bütün çarxlar adi plastik çarx və pirinç çarxdan açıq-aydın daha yüksək aşınmaya davamlıdır və daha uzun xidmət müddətinə malikdir, beləliklə, nasos yüksək səmərəliliyə, yaxşı dayanıqlığa və uzun xidmət müddətinə malikdir.
4. Qumun və ya böyük hissəciklərin nasosun gövdəsinə daxil olmasının qarşısını almaq üçün paslanmayan poladdan hazırlanmış qum şəbəkəsi.
Əməliyyat şərtləri:
Suyun temperaturu: 1°C-dən 35°C-ə qədər
Asma qumun icazə verilən maksimum miqdarı: 100 q/m3
Maksimum sualtı dərinlik: 100 m
Saatda maksimum başlanğıc: müntəzəm fasilələrlə 30
Davamlı və ya fasiləli vəzifə

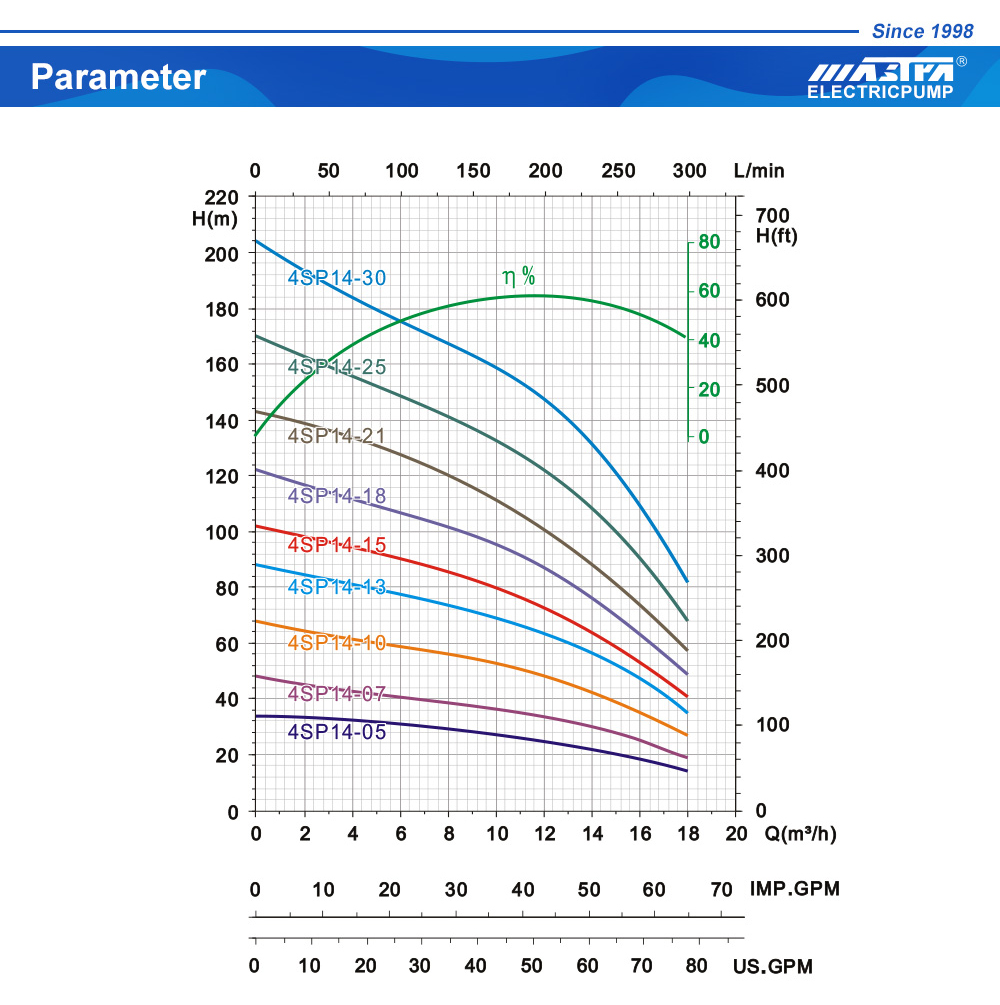

Model 50Hz |
Motor Güc |
üç Faza |
Tək fazalı | Q | Tutum |
||||||||||
| US.gpm | 0 | 13 |
26 | 40 | 53 | 66 | 79 | 92 | |||||||
| m³/saat | 0 | 3 | 6 | 9 | 12 | 15 | 18 | 21 | |||||||
| 380V | 220V |
L/dəq | 0 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | |||||
| HP | kVt | A | A | μF | VC | Metrlə ümumi baş |
|||||||||
| 4SP14-05 | 2 | 1.5 | 4.4 | 10 | 55 | 450 | H (m) |
34 | 32 | 30 | 28 | 25 | 20 | 14 | 4 |
| 4SP14-07 | 3 | 2.2 | 6.2 | 14 | 70 | 450 | 48 | 44 | 42 | 39 | 34 | 28 | 19 | 6 | |
| 4SP14-10 | 4 | 3 | 8.3 | 20 | 80 | 450 | 68 | 63 | 60 | 55 | 49 | 40 | 27 | 8 | |
| 4SP14-13 | 5.5 | 4 | 10.3 | 27 | 100 | 450 | 88 | 82 | 77 | 72 | 64 | 51 | 35 | 11 | |
| 4SP14-15 | 7.5 | 5.5 | 14 | - | - | - | 102 | 95 | 89 | 83 | 74 | 59 | 41 | 13 | |
| 4SP14-18 | 7.5 | 5.5 | 14 | - | - | - | 122 |
114 | 107 | 99 | 88 | 71 | 49 | 15 | |
| 4SP14-21 | 10 | 7.5 | 18.5 | - | - | - | 143 | 133 | 125 | 116 | 103 | 83 | 57 | 17 | |
| 4SP14-25 | 10 | 7.5 | 18.5 | - | - | - | 170 | 158 | 149 | 138 | 123 | 99 | 68 | 21 | |
| 4SP14-30 | 12.5 | 9.2 | 21 | - | - | - | 204 | 190 | 179 | 166 | 148 | 119 | 82 | 25 | |
 |
(Uzunluq Vahidi: mm) | ||||||
| Model | H3 | H2 | H1 | ΦA | ΦB | Φmax | |
| 4SP14-05 | 806 | 441 | 365 | G2' | 95 | 100 | |
| 4SP14-07 | 950 | 501 | 449 | ||||
| 4SP14-10 | 1136 | 561 | 575 | ||||
| 4SP14-13 | 1302 | 601 | 701 | ||||
| 4SP14-15 | 1506 | 721 | 785 | ||||
| 4SP14-18 | 1632 | 721 |
911 | ||||
| 4SP14-21 | 1878 | 841 | 1037 | ||||
| 4SP14-25 | 2046 | 841 | 1205 | ||||
| 4SP14-30 | 2296 | 881 | 1415 | ||||
| Hissələr | Material |
||||||
| mil | AISI 304 (316L) | ||||||
| Bağlama | AISI 304 (316L) | ||||||
| Dəyəri yoxlayın | AISI 304 (316L) | ||||||
| Nasos gövdəsi | AISI 304 (316L) | ||||||
| Pervane | AISI 304 (316L) | ||||||
| Diffuzor | AISI 304 (316L) | ||||||
| Rulman | Aşınmaya davamlı rezin | ||||||
| Emiş süzgəci | AISI 304 (316L) | ||||||
| Emiş dəstəyi | AISI 304 (316L) | ||||||
| Çatdırılma orqanı | AISI 304 (316L) | ||||||
